제품 상세 정보:
|
| 이름: | 공기 GYTC8S 형태 8 통신 케이블 12 24 48 96은 단일모드 광섬유 케이블을 공동을 만듭니다 | 섬유 유형: | G652D |
|---|---|---|---|
| 섬유 번수: | 24F | 타입: | 광학 섬유 케이블 |
| 케이블 직경: | 9.8*18.5mm | 힘 일원: | 철강선 |
| 설치: | 자립한 / 안테나 | 애플리케이션: | 공중 임명 |
| 메신저 일원: | 철강선 | 인증: | ISO9001/CE |
| 섬유 선택권: | ITU G652D, G657A,OM1,OM2,OM3,OM4 | 색: | 맞춤화됩니다 |
| 강조하다: | GYTC8S 공기 형태 8 광섬유 케이블,GYTC8S 96 핵심 광섬유 케이블,96 핵심 공기 형태 8 광섬유 케이블 |
||
공기 GYTC8S 형태 8 통신 케이블 12 24 48 96은 단일모드 광섬유 케이블을 공동을 만듭니다
공기 GYTC8S 형태 8 통신 케이블 12 24 48 96에 대한 기술은 단일모드 광섬유 케이블을 공동을 만듭니다

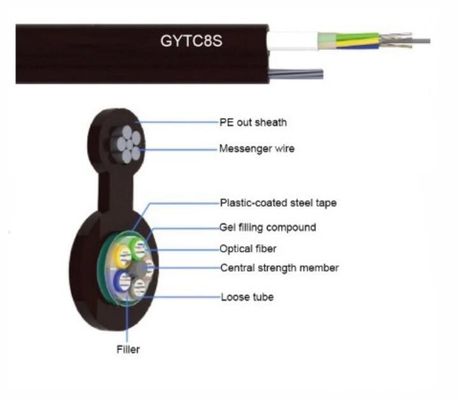

GYXTC8S 케이블은 발수성화 합성물로 가득 찬 고-계수 재료로 만들어진 루즈 튜브에 250μm 섬유를 삽입함으로써 건설됩니다. 루즈 튜브는 경도로 이중의 측면을 가진 수지 피복강 스트립 (PSP)로 코팅되고 수벽 형성 물질이 더 케이블의 소형이고 경도 물 블로킹을 보증하기 위해 강철 줄과 루즈 튜브 사이에 추가되고 강철 스트랜드가 8 모양이 형성된 종류에 통합됩니다. 폴리에틸렌 쉬쓰 안에서.
공기 GYTC8S 형태 8 통신 케이블 12 24 48 96의 특징은 단일모드 광섬유 케이블을 공동을 만듭니다
1.전선 가닥의고 항장력은 자립하는 것을 위한 요구조건을 충족시키고, 더를 감소시킵니다
2.installation은 주조되었습니다
3.좋은 기계적이고 온도 성능
4.저항한 가수분해인 고강도 루즈 튜브
5.특별한 강관 충전용 콤파운드는 섬유의 비판적 보호를 보증합니다
6.다음과 같은 방법은 방수된 더 케이블을 보증하기 위해 취합니다 :
7.강선은 중심 강도 부재로 사용했습니다
8.루즈 튜브 충전용 콤파운드
9.100% 케이블 코어 충진
10.APL 방습벽
11.저장 / 작동 온도 : -40C~+70C
공기 GYTC8S 수치 8 통신 케이블 12 24 48 96의 매개변수 데이터는 단일모드 광섬유 케이블을 공동을 만듭니다
| 모델 | 섬유 번수 | 튜브 총수 | 채워 있는 로프 총수 |
중량 (kg/km) |
긴장 (N) |
분쇄 (N/100mm) |
굴곡 반경 정전기 / 원동력 (밀리미터) |
| GYTC8A-2~6Xn | 2~6 | 1 | 4 | 158 | 조가선의 지름에 따르면 | 300/1000 | 10D/20D |
| GYTC8A-8~12Xn | 8~12 | 2 | 3 | 158 | |||
| GYTC8A-14~18Xn | 14~18 | 3 | 2 | 158 | |||
| GYTC8A-20~24Xn | 20~24 | 4 | 1 | 158 | |||
| GYTC8A-26~30Xn | 26~30 | 5 | 0 | 158 |
기술적인 매개 변수 :
케이블 총수 |
덮개 바깥쪽에 지름 |
중량 |
최저치 허용 장력입니다 힘(N) |
최소 허용 분쇄 로드 (N/100mm) |
최저치 굽힘 반지름 (MM) |
저장 온도 |
|||
| (MM) | (킬로그램) | 개요 용어 |
장기간 용어 |
개요 용어 |
장기간 용어 |
개요 용어 |
장기간 용어 |
(C) |
|
| 6 | 3.0 Ｘ 9.8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 ~ +70 |
| 12 | 3.0 Ｘ 9.8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 ~ +70 |
| 24 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 36 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 42 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 48 | 7.0x15.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 72 | 7.0x15.5 | 245 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 144 | 7.0x15.5 | 285 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
|
G.652D 단일 모드 광섬유 (B1.3)
|
|||
|
항목
|
표준
|
유닛
|
|
|
희석
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
분산
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nm·km)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nm·km)
|
|
|
1550nm
|
≤17.8
|
ps/(nm·km)
|
|
|
영 분산 파장
|
1300~1322
|
(nm)
|
|
|
무분산 구배
|
≤0.091
|
ps/(nm2okm)
|
|
|
PMD
|
PMD 단일 파이버
|
≤0.15
|
ps/√km
|
|
PMD 큐 링크
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
클래딩 직경
|
125±1.0
|
μm
|
|
|
피복 비원형성
|
≤0.8
|
%
|
|
|
코어를 덮은 편심 오차
|
≤0.6
|
μm
|
|
|
코팅 직경
|
245±10
|
μm
|
|
|
피복재 / 코팅 편심 오차
|
≤10.0
|
μm
|
|
|
컷오프 파장
|
1.18~1.33
|
μm
|
|
|
매크로벤드 희석
(ф 50 밀리미터, 100이지 사이클)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
굴곡 반경
|
≥5
|
Ｍ
|
|
|
동적 피로 매개 변수
|
≥20
|
nd
|
|
|
추가적 희석
@1310nm &
@1550nm
|
온도 적응 검사 :
(-60C~85C, 3 사이클) |
≤0.03
|
dB/km
|
|
물잠김상 검사 :
(30 일 동안 23C) |
≤0.03
|
dB/km
|
|
|
가열 시험을 댐핑시키세요 :
(30 일 동안 85C, 85%RH) |
≤0.03
|
dB/km
|
|
|
열적 시효 테스트 (30 일 동안 85C)
|
≤0.03
|
dB/km
|
|
|
온수 침지시험 : (15 일 동안 60C)
|
≤0.03
|
dB/km
|
|
FAQ
1.가격에 대하여?
우리는 보통 우리가 당신의 제품의 기술 데이터를 확인하는지 몇 시간 후에 12 이내에 인용합니다.
2.결제 방법이 무엇입니까?
우리는 L/C,T/T,Western Union,MoneyGram,PayPal 기타 등등을 받아들입니다.
3.월급이 무슨 뜻입니까?
사전에 30%와 출하 앞에 있는 70%
4.항목을 나에게 선적하 방법?
특사 (DHL, TNT, 페덱스, UPS, EMS), 항공 화물편, 해양 배는 이용 가능합니다.
5.오랫동안 당신의 배달 시간은 어떻습니까?
주문이 그것이 발주량에 의존한다는 것을 확인한지 5-7 일 후에 일반적 배달 시간입니다.
6.나에게 무료샘플을 보내시겠습니까?
예, 당신이 선박 비용을 지불하고 싶으면, 우리는 기꺼이 무료샘플을 보내려고 합니다.
7.당신은 OEM 또는 ODM을 받아들입니까?
예, 우리는 공장입니다. 우리가 당신이 실현할 수 있도록 도와 주기 위해 최선을 다할 수 있는 어떠한 당신의 주문 제작된 요구조건.

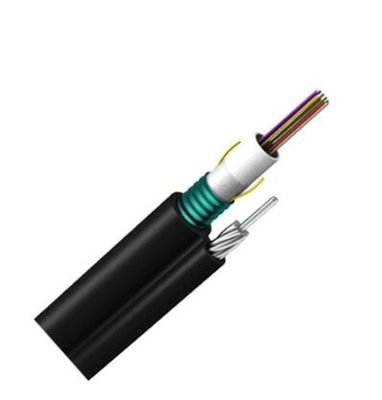

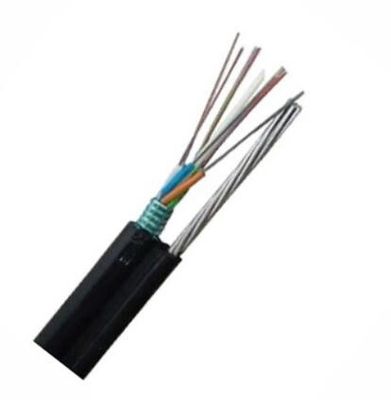

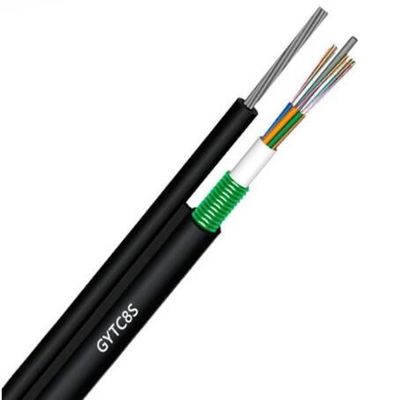

공기 GYTC8S 형태 8 통신 케이블 12 24 48 96을 그린 그림은 단일모드 광섬유 케이블을 공동을 만듭니다
