제품 상세 정보:
|
| 이름: | G652D 2-48 핵심 야외 강 꼼짝 못하게 된 형태 8 무장한 섬유 공기 옵틱 케이블 | 섬유 유형: | G652D |
|---|---|---|---|
| 섬유 번수: | 24F | 타입: | 광학 섬유 케이블 |
| 케이블 직경: | 9.8*18.5mm | 힘 일원: | 철강선 |
| 설치: | 자립한 / 안테나 | 애플리케이션: | 공중 임명 |
| 메신저 일원: | 철강선 | 인증: | ISO9001/CE |
| 섬유 선택권: | ITU G652D, G657A,OM1,OM2,OM3,OM4 | 색: | 맞춤화됩니다 |
| 강조하다: | G652D 공기 형태 8 광섬유 케이블,무장한 공기 형태 8 광섬유 케이블,G652D 공기 광섬유 케이블 |
||
G652D 2-48 핵심 야외 강 꼼짝 못하게 된 형태 8 무장한 섬유 공기 옵틱 케이블
G652D 2-48 핵심 야외 강 꼼짝 못하게 된 형태 8 무장한 섬유 공기 옵틱 케이블에 대한 기술

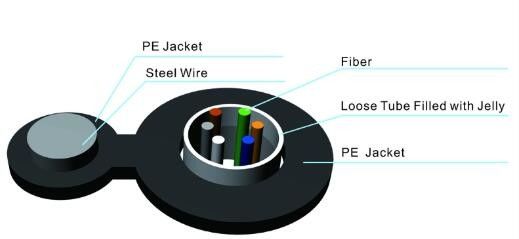

GYFTC8Y 광섬유 공중 케이블은 비 갑옷 7x1.0mm 강철 스트랜드 전선 자립한 케이블입니다.루즈 튜브는 방수 겔로 가득 찬인고 계수 플라스틱 (PBT)로 만들어집니다. 루즈 튜브는 비금속 주위에 좌초되고 멤버 (FRP)를 강화합니다 . 외부 쉬스는 UV 저항 PE 재킷으로 만들어집니다. 수치 8 자기 지지 구조는고 항장력을 제공하고, 공기 설치를 구하는 쉽고 비용을 가능하게 합니다. 강철 스트랜드 와이어 자립한 구성원은 고장력에게 반대자를 줍니다.
G652D 2-48 핵심 야외 강 꼼짝 못하게 된 형태 8 무장한 섬유 공기 옵틱 케이블의 특징
1. 좋은 기계적이고 온도 성능
2. 저항한 가수분해인 고강도 루즈 튜브
3. 특별한 강관 충전용 콤파운드는 섬유의 비판적 보호를 보증합니다
4. 특별히 계획된 소형 구조는 루즈 튜브가 수축하는 것을 예방하는데 능숙합니다
5. PE 덮개는 자외선 복사에게서 케이블을 보호합니다
6. 경량 설계는 저비용과 또한 용이한 설치를 가져옵니다
7.반대론자 전자기 능력.
8.작은 케이블 직경, 광 케이블 체중, 자립하는 것,
9.쉽게 설치.
G652D 2-48 핵심 야외 강 꼼짝 못하게 된 수치 8 무장한 섬유 공기 옵틱 케이블의 매개변수 데이터
구조와 기술적 요구 GYXTC8Y(2-24F)
|
섬유 총수 |
공칭 직경 (밀리미터) |
공칭 무게 (kg/km) |
무방한 인장 하중 (N) |
무방한 붕괴 저항 (N/100mm) |
||
| 단기간 | 장기 | 단기간 | 장기 | |||
| 2~12 | 6.0*12.5 | 85 | 4000 | 2000 | 200 | 100 |
| >12 | 고객의 요구 위의 에바일러블 | |||||
구조와 기술적 요구 GYTC8Y(2-288F)
|
섬유 총수 |
명사 상당어 지름 (밀리미터) |
명사 상당어 중량 (kg/km) |
맥스 섬유 튜브마다 |
맥스 번호의 (Tubes+fillers) |
무방한 인장 하중 (N) |
무방한 붕괴 저항 (N/100mm) |
||
| 단기간 | 장기 | 단기간 | 장기 | |||||
| 2~30 | 9.2*17.2 | 150 | 6 | 5 | 7000 | 3000 | 1000 | 300 |
| 32~48 | 10.2*18.2 | 172 | 8 | 6 | 7000 | 3000 | 1000 | 300 |
| 50~72 | 11.1*19.1 | 177 | 12 | 6 | 7000 | 3000 | 1000 | 300 |
| 74~96 | 12.4*20.4 | 201 | 12 | 8 | 7000 | 3000 | 1000 | 300 |
| >98 | 고객의 요구 위의 에바일러블 | |||||||
기술적인 매개 변수 :
케이블 총수 |
덮개 바깥쪽에 지름 |
중량 |
최저치 허용 장력입니다 힘(N) |
최소 허용 분쇄 로드 (N/100mm) |
최저치 굽힘 반지름 (MM) |
저장 온도 |
|||
| (MM) | (킬로그램) | 개요 용어 |
장기간 용어 |
개요 용어 |
장기간 용어 |
개요 용어 |
장기간 용어 |
(C) |
|
| 6 | 3.0 Ｘ 9.8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 ~ +70 |
| 12 | 3.0 Ｘ 9.8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 ~ +70 |
| 24 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 36 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 42 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 48 | 7.0x15.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 72 | 7.0x15.5 | 245 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 144 | 7.0x15.5 | 285 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
|
G.652D 단일 모드 광섬유 (B1.3)
|
|||
|
항목
|
표준
|
유닛
|
|
|
희석
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
분산
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nm·km)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nm·km)
|
|
|
1550nm
|
≤17.8
|
ps/(nm·km)
|
|
|
영 분산 파장
|
1300~1322
|
(nm)
|
|
|
무분산 구배
|
≤0.091
|
ps/(nm2okm)
|
|
|
PMD
|
PMD 단일 파이버
|
≤0.15
|
ps/√km
|
|
PMD 큐 링크
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
클래딩 직경
|
125±1.0
|
μm
|
|
|
피복 비원형성
|
≤0.8
|
%
|
|
|
코어를 덮은 편심 오차
|
≤0.6
|
μm
|
|
|
코팅 직경
|
245±10
|
μm
|
|
|
피복재 / 코팅 편심 오차
|
≤10.0
|
μm
|
|
|
컷오프 파장
|
1.18~1.33
|
μm
|
|
|
매크로벤드 희석
(ф 50 밀리미터, 100이지 사이클)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
굴곡 반경
|
≥5
|
Ｍ
|
|
|
동적 피로 매개 변수
|
≥20
|
nd
|
|
|
추가적 희석
@1310nm &
@1550nm
|
온도 적응 검사 :
(-60C~85C, 3 사이클) |
≤0.03
|
dB/km
|
|
물잠김상 검사 :
(30 일 동안 23C) |
≤0.03
|
dB/km
|
|
|
가열 시험을 댐핑시키세요 :
(30 일 동안 85C, 85%RH) |
≤0.03
|
dB/km
|
|
|
열적 시효 테스트 (30 일 동안 85C)
|
≤0.03
|
dB/km
|
|
|
온수 침지시험 : (15 일 동안 60C)
|
≤0.03
|
dB/km
|
|
FAQ
지불
대량 주문을 위해, 전신환과 L/C (신용장)과 이크레디트 선은 모두 제공됩니다.
소량주문을 위해, 신용 카드는 받아들여집니다.
선적 & 배달
우리는 10-30 일 이내에 제품을 보낼 것입니다.
우리는 용기에 의해 대량 주문 또는 작게 항공에 의해 1회분으로 처리되는 것으로 운반합니다.
복귀와 보증모든 제품은 밖에 운반하기 전에 시험되었습니다
모든 제품은 2년 보증을 가지고 있습니다. 어떤 인공 문제가 있다면 우리는 대체하거나 자유로이 당신을 위해 가지 않을 것입니다.
우리는 최고 에프터 서비스를 소유합니다. 만약 어떠한 문제도 발생하면, 우리의 팀이 고객들을 위해 해결하기 위해 최선을 다할 것입니다.

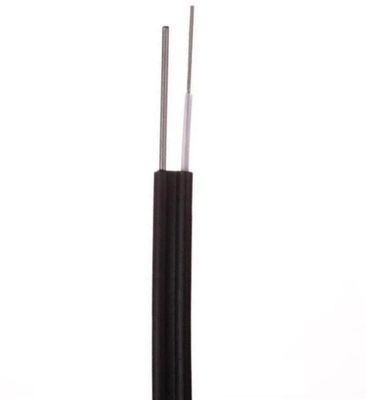

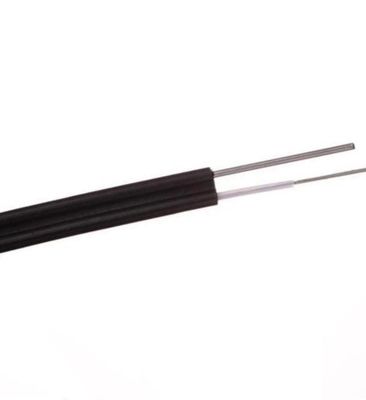

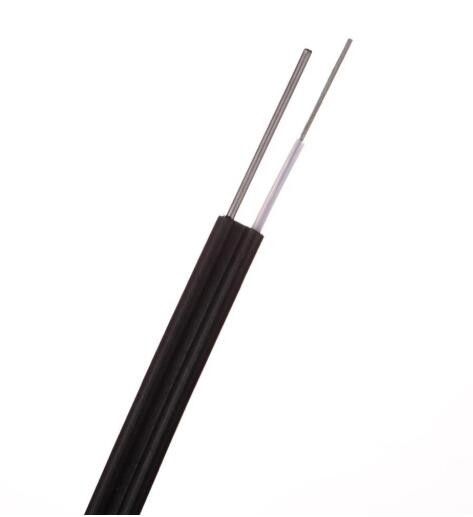

G652D 2-48 핵심 야외 강 꼼짝 못하게 된 형태 8 무장한 섬유 공기 옵틱 케이블을 그린 그림
