제품 상세 정보:
|
| 이름: | 자활하는 형태 8 GYTC8A 12/24/96 핵심 공기 광섬유 케이블 GYTC8S | 섬유 유형: | G652D |
|---|---|---|---|
| 섬유 번수: | 24F | 타입: | 광학 섬유 케이블 |
| 케이블 직경: | 9.8*18.5mm | 힘 일원: | 철강선 |
| 설치: | 자립한 / 안테나 | 애플리케이션: | 장거리 통신 시스템 |
| 메신저 일원: | 철강선 | 인증: | ISO9001/CE |
| 섬유 선택권: | ITU G652D, G657A,OM1,OM2,OM3,OM4 | 색: | 맞춤화됩니다 |
| 하이 라이트: | GYTC8S 공기 광섬유 케이블,96 핵심 공기 광섬유 케이블,GYTC8S 자립한 공중 케이블 |
||
자활하는 형태 8 GYTC8A 12/24/96 핵심 공기 광섬유 케이블 GYTC8S
자활하는 형태 8 GYTC8A 12/24/96 핵심 공기 광섬유 케이블 GYTC8S에 대한 기술
GYTC8S는 공기 적용을 위한 전형적 실외 사용 광섬유 케이블입니다 ; GYTC8S는 또한 형태 8과 같은 그것의 구조물 보기 때문에 형태 8 케이블로 불립니다. 우리는 2 섬유형 내지 96 섬유형으로부터 단일모드와 다중 모드 GYTC8S 섬유 케이블을 공급합니다.
특징의 자활하는 형태 8 GYTC8A 12/24/96 핵심 안테나 광섬유 케이블 GYTC8S의
전선 가닥의 1, 높은 인장 강도는 자립하는 것을 위한 요구조건을 충족시키고, 설치 비용을 줄입니다.
2, 좋은 기계적이고 온도 성능.
3, 자활하는 형태 8 디자인.
4, 특별한 강관 충전용 콤파운드는 섬유의 비판적 보호를 보증합니다
5, 루즈 튜브 충전용 콤파운드
6, 아라미드 얀이 추가적 보호구를 제공합니다
7, 루즈 튜브 충전용 콤파운드
8,100% 케이블 코어 충진
9, 뛰어난 섬유 보호를 위한 루즈 튜브 겔 충진된 구조.
10, UV와 수분 저항성 디자인
자활하는 수치 8 GYTC8A 12/24/96 핵심 공기 광섬유 케이블 GYTC8S의 매개변수 데이터
|
섬유 Num.
|
외경 (밀리미터)
|
중량 (kg/km)
|
긴장 (N)
|
충돌 loading(N/100mm)
|
||
|
단기간
|
장기
|
단기간
|
장기
|
|||
|
2-30
|
9.5*18.2
|
150
|
≥6000
|
≥2000
|
≥1000
|
≥300
|
|
32-48
|
10.2*18.9
|
162
|
||||
|
50-60
|
10.2*19.2
|
173
|
||||
|
62-72
|
10.9*19.9
|
197
|
||||
|
74-84
|
12.1*21.1
|
217
|
||||
|
86-96
|
12.1*21.1
|
217
|
||||
기계적이고 환경적인 특징 :
| 항목 | 결합하세요 | 상술 |
| (장기)를 팽팽하게 하세요 | 엔 | 300 |
| (단기간을) 팽팽하게 하세요 | 엔 | 800 |
| (장기)를 압도하세요 | N/10cm | 200 |
| (단기간을) 압도하세요 | N/10cm | 600 |
| 민. (동적인) 곡률 반경 | 밀리미터 | 20D |
| 민. 굴곡 반지름(정전기) | 밀리미터 | 10D |
| 설치 온도 | 오크 | -20~+60 |
| 작동 온도 | 오크 | -40~+70 |
| 저장 온도 | 오크 | -40~+70 |
|
G.652D 단일 모드 광섬유 (B1.3)
|
|||
|
항목
|
표준
|
유닛
|
|
|
희석
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
분산
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nm·km)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nm·km)
|
|
|
1550nm
|
≤17.8
|
ps/(nm·km)
|
|
|
영 분산 파장
|
1300~1322
|
(nm)
|
|
|
무분산 구배
|
≤0.091
|
ps/(nm2okm)
|
|
|
PMD
|
PMD 단일 파이버
|
≤0.15
|
ps/√km
|
|
PMD 큐 링크
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
클래딩 직경
|
125±1.0
|
μm
|
|
|
피복 비원형성
|
≤0.8
|
%
|
|
|
코어를 덮은 편심 오차
|
≤0.6
|
μm
|
|
|
코팅 직경
|
245±10
|
μm
|
|
|
피복재 / 코팅 편심 오차
|
≤10.0
|
μm
|
|
|
컷오프 파장
|
1.18~1.33
|
μm
|
|
|
매크로벤드 희석
(ф 50 밀리미터, 100이지 사이클)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
굴곡 반경
|
≥5
|
Ｍ
|
|
|
동적 피로 매개 변수
|
≥20
|
nd
|
|
|
추가적 희석
@1310nm &
@1550nm
|
온도 적응 검사 :
(-60C~85C, 3 사이클) |
≤0.03
|
dB/km
|
|
물잠김상 검사 :
(30 일 동안 23C) |
≤0.03
|
dB/km
|
|
|
가열 시험을 댐핑시키세요 :
(30 일 동안 85C, 85%RH) |
≤0.03
|
dB/km
|
|
|
열적 시효 테스트 (30 일 동안 85C)
|
≤0.03
|
dB/km
|
|
|
온수 침지시험 : (15 일 동안 60C)
|
≤0.03
|
dB/km
|
|

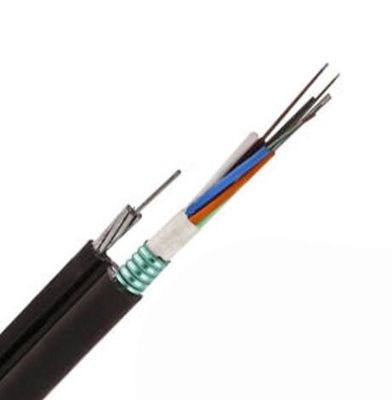

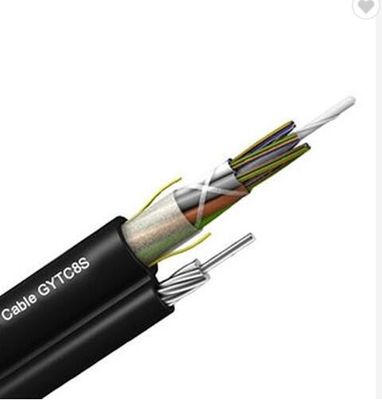

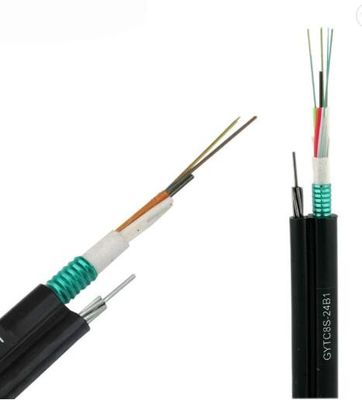

자활하는 형태 8 GYTC8A 12/24/96 핵심 공기 광섬유 케이블 GYTC8S을 그린 그림
