제품 상세 정보:
|
| 이름: | GYTC8S 옥외안테나 멀티 코어 단일모드 G652d 형태 8 광섬유 케이블 10 핵심 | 섬유 유형: | G652D |
|---|---|---|---|
| 섬유 번수: | 24F | 타입: | 광학 섬유 케이블 |
| 케이블 직경: | 9.8*18.5mm | 힘 일원: | 철강선 |
| 설치: | 자립한 / 안테나 | 애플리케이션: | 공중 임명 |
| 메신저 일원: | 철강선 | 인증: | ISO9001/CE |
| 섬유 선택권: | ITU G652D, G657A,OM1,OM2,OM3,OM4 | 색: | 맞춤화됩니다 |
| 하이 라이트: | GYTC8S 옥외안테나 케이블,10 핵심 공기 형태 8 섬유 옵틱 케이블,G652D 공기 형태 8 광섬유 케이블 |
||
GYTC8S 옥외안테나 멀티 코어 단일모드 G652d 형태 8 광섬유 케이블 10 핵심
GYTC8S 옥외안테나 멀티 코어 단일모드 G652d 형태 8 광섬유 케이블 10 핵심에 대한 기술
GYXTC8S 케이블은 발수성화 합성물로 가득 찬 고-계수 재료로 만들어진 루즈 튜브에 250μm 섬유를 삽입함으로써 건설됩니다. 루즈 튜브는 경도로 이중의 측면을 가진 수지 피복강 스트립 (PSP)로 코팅되고 수벽 형성 물질이 더 케이블의 소형이고 경도 물 블로킹을 보증하기 위해 강철 줄과 루즈 튜브 사이에 추가되고 강철 스트랜드가 8 모양이 형성된 종류에 통합됩니다. 폴리에틸렌 쉬쓰 안에서.
GYTC8S 옥외안테나 멀티 코어 단일모드 G652d 형태 8 광섬유 케이블 10 핵심의 특징
· 강선 가닥은 자활하는 머리위 포설을 위해 편리한 매우고 항장력을 가지고, 설치 비용을 줄입니다.
·는 좋은 기계적이고 온도 특성을 가집니다.
· 느슨한 튜브 소재 자체는 좋은 가수 분해 저항과 고강도를 가지고 있습니다.
· 강관은 섬유를 보호하기 위해 특별한 그리스로 채워집니다.
· 두배로 코팅된 강철 줄 (PSP)는 더 케이블의 내습성을 향상시킵니다.
전념하도록 경량의고 쉬운 · 작은 직경.
· 장기간 도분 길이와 낮은 가격.
GYTC8S 옥외안테나 멀티 코어 단일모드 G652d 수치 8 광섬유 케이블 10 핵심의 매개변수 데이터
| 모델 | 섬유 번수 | 튜브 총수 | 채워 있는 로프 총수 |
중량 (kg/km) |
긴장 (N) |
분쇄 (N/100mm) |
굴곡 반경 정전기 / 원동력 (밀리미터) |
| GYTC8A-2~6Xn | 2~6 | 1 | 4 | 158 | 조가선의 지름에 따르면 | 300/1000 | 10D/20D |
| GYTC8A-8~12Xn | 8~12 | 2 | 3 | 158 | |||
| GYTC8A-14~18Xn | 14~18 | 3 | 2 | 158 | |||
| GYTC8A-20~24Xn | 20~24 | 4 | 1 | 158 | |||
| GYTC8A-26~30Xn | 26~30 | 5 | 0 | 158 |
기술적인 매개 변수 :
케이블 총수 |
덮개 바깥쪽에 지름 |
중량 |
최저치 허용 장력입니다 힘(N) |
최소 허용 분쇄 로드 (N/100mm) |
최저치 굽힘 반지름 (MM) |
저장 온도 |
|||
| (MM) | (킬로그램) | 개요 용어 |
장기간 용어 |
개요 용어 |
장기간 용어 |
개요 용어 |
장기간 용어 |
(C) |
|
| 6 | 3.0 Ｘ 9.8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 ~ +70 |
| 12 | 3.0 Ｘ 9.8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 ~ +70 |
| 24 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 36 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 42 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 48 | 7.0x15.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 72 | 7.0x15.5 | 245 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 144 | 7.0x15.5 | 285 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
|
G.652D 단일 모드 광섬유 (B1.3)
|
|||
|
항목
|
표준
|
유닛
|
|
|
희석
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
분산
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nm·km)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nm·km)
|
|
|
1550nm
|
≤17.8
|
ps/(nm·km)
|
|
|
영 분산 파장
|
1300~1322
|
(nm)
|
|
|
무분산 구배
|
≤0.091
|
ps/(nm2okm)
|
|
|
PMD
|
PMD 단일 파이버
|
≤0.15
|
ps/√km
|
|
PMD 큐 링크
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
클래딩 직경
|
125±1.0
|
μm
|
|
|
피복 비원형성
|
≤0.8
|
%
|
|
|
코어를 덮은 편심 오차
|
≤0.6
|
μm
|
|
|
코팅 직경
|
245±10
|
μm
|
|
|
피복재 / 코팅 편심 오차
|
≤10.0
|
μm
|
|
|
컷오프 파장
|
1.18~1.33
|
μm
|
|
|
매크로벤드 희석
(ф 50 밀리미터, 100이지 사이클)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
굴곡 반경
|
≥5
|
Ｍ
|
|
|
동적 피로 매개 변수
|
≥20
|
nd
|
|
|
추가적 희석
@1310nm &
@1550nm
|
온도 적응 검사 :
(-60C~85C, 3 사이클) |
≤0.03
|
dB/km
|
|
물잠김상 검사 :
(30 일 동안 23C) |
≤0.03
|
dB/km
|
|
|
가열 시험을 댐핑시키세요 :
(30 일 동안 85C, 85%RH) |
≤0.03
|
dB/km
|
|
|
열적 시효 테스트 (30 일 동안 85C)
|
≤0.03
|
dB/km
|
|
|
온수 침지시험 : (15 일 동안 60C)
|
≤0.03
|
dB/km
|
|
FAQ
지불
대량 주문을 위해, 전신환과 L/C (신용장)과 이크레디트 선은 모두 제공됩니다.
소량주문을 위해, 신용 카드는 받아들여집니다.
선적 & 배달
우리는 10-30 일 이내에 제품을 보낼 것입니다.
우리는 용기에 의해 대량 주문 또는 작게 항공에 의해 1회분으로 처리되는 것으로 운반합니다.
복귀와 보증모든 제품은 밖에 운반하기 전에 시험되었습니다
모든 제품은 2년 보증을 가지고 있습니다. 어떤 인공 문제가 있다면 우리는 대체하거나 자유로이 당신을 위해 가지 않을 것입니다.
우리는 최고 에프터 서비스를 소유합니다. 만약 어떠한 문제도 발생하면, 우리의 팀이 고객들을 위해 해결하기 위해 최선을 다할 것입니다.

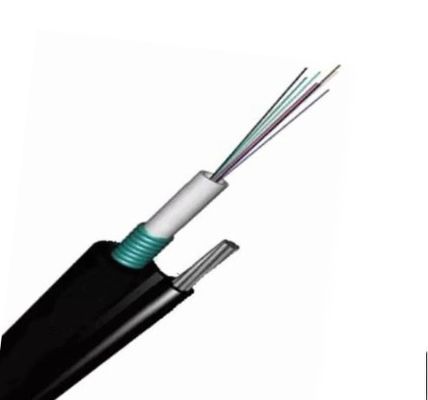

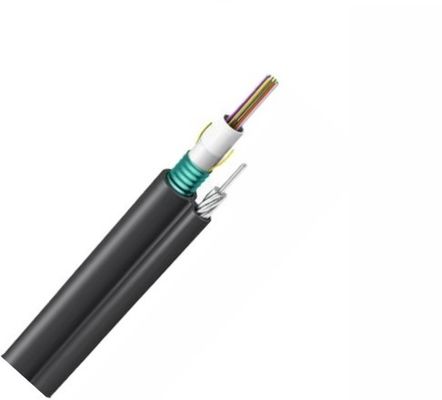

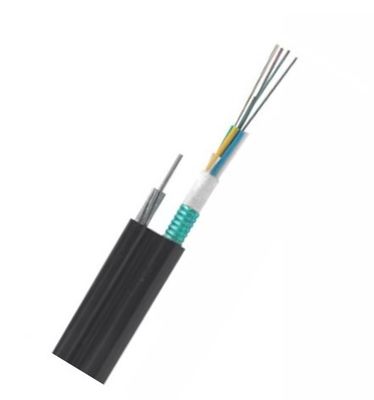

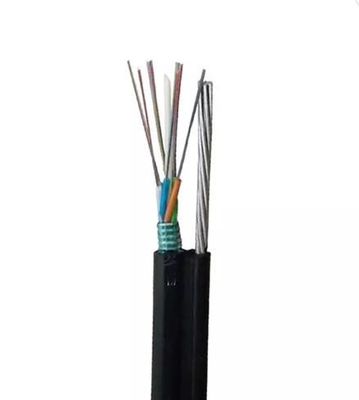

GYTC8S 옥외안테나 멀티 코어 단일모드 G652d 형태 8 광섬유 케이블 10 핵심을 그린 그림
