제품 상세 정보:
|
| 이름: | 24 코어 섬유 옵틱 케이블 figure8 gytc8s 야외 단일모드 케이블 | 섬유형: | G652D |
|---|---|---|---|
| 섬유 번수: | 24F | 타입: | 광학 섬유 케이블 |
| 케이블 직경: | 9.8*18.5mm | 힘 일원: | 철강선 |
| 설치: | 자립한 / 안테나 | 애플리케이션: | 장거리 통신 시스템 |
| 하이 라이트: | 24F 24 중심 인물 8 야외 섬유 케이블,24F 24 중심 인물 8 야외 섬유 케이블스,24F 24는 GYTC8S 야외 섬유 케이블을 공동을 만듭니다 |
||
24 코어 섬유 옵틱 케이블 figure8 gytc8s 야외 단일모드 케이블
24 코어 섬유 옵틱 케이블 figure8 gytc8s 야외 단일모드 케이블에 대한 기술
* 루즈 튜브 스타일, figure-8 광 케이블, 젤리 컴파운드, 강선의 금속성 중심 강도 부재와 광 케이블.
* 충전용 콤파운드와 방수막 테이프는 전제에 막대기에 대한 막대기 또는 막대기로서 오버헤드 설치에 적합한 AL 합병 강철 조가선을 파형강 테이프 /로 강탈했습니다.
특징의 24 코어 섬유 옵틱 케이블 figure8 gytc8s 야외 단일모드 케이블의
* 고강도, 트랙킹 저항하는 덮개.
* GYXTC8S 케이블은 figure-8 구조라는 것 지지 부품으로서 전선 가닥을 동반합니다.
* 250μm 섬유는 케이블의 본사에고 계수 플라스틱으로 만들어진 루즈 튜브에 위치됩니다.
* 튜브는 방수 충전용 콤파운드로 채워집니다.
* 그리고 나서 강관은고 항장력을 보증하기 위해 아라미드 얀에 둘러싸입니다.
* 뒤에 더 케이블이 가는 PE (폴리에틸렌) 덮개로 덮이.
매개변수 데이터
|
섬유 Num.
|
외경 (밀리미터)
|
중량 (kg/km)
|
긴장 (N)
|
충돌 loading(N/100mm)
|
||
|
단기간
|
장기
|
단기간
|
장기
|
|||
|
2-30
|
9.5*18.2
|
150
|
≥6000
|
≥2000
|
≥1000
|
≥300
|
|
32-48
|
10.2*18.9
|
162
|
||||
|
50-60
|
10.2*19.2
|
173
|
||||
|
62-72
|
10.9*19.9
|
197
|
||||
|
74-84
|
12.1*21.1
|
217
|
||||
|
86-96
|
12.1*21.1
|
217
|
||||
|
G.652D 단일 모드 광섬유 (B1.3)
|
|||
|
항목
|
표준
|
유닛
|
|
|
희석
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
분산
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nm·km)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nm·km)
|
|
|
1550nm
|
≤17.8
|
ps/(nm·km)
|
|
|
영 분산 파장
|
1300~1322
|
(nm)
|
|
|
무분산 구배
|
≤0.091
|
ps/(nm2okm)
|
|
|
PMD
|
PMD 단일 파이버
|
≤0.15
|
ps/√km
|
|
PMD 큐 링크
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
클래딩 직경
|
125±1.0
|
μm
|
|
|
피복 비원형성
|
≤0.8
|
%
|
|
|
코어를 덮은 편심 오차
|
≤0.6
|
μm
|
|
|
코팅 직경
|
245±10
|
μm
|
|
|
피복재 / 코팅 편심 오차
|
≤10.0
|
μm
|
|
|
컷오프 파장
|
1.18~1.33
|
μm
|
|
|
매크로벤드 희석
(ф 50 밀리미터, 100이지 사이클)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
굴곡 반경
|
≥5
|
Ｍ
|
|
|
동적 피로 매개 변수
|
≥20
|
nd
|
|
|
추가적 희석
@1310nm &
@1550nm
|
온도 적응 검사 :
(-60C~85C, 3 사이클) |
≤0.03
|
dB/km
|
|
물잠김상 검사 :
(30 일 동안 23C) |
≤0.03
|
dB/km
|
|
|
가열 시험을 댐핑시키세요 :
(30 일 동안 85C, 85%RH) |
≤0.03
|
dB/km
|
|
|
열적 시효 테스트 (30 일 동안 85C)
|
≤0.03
|
dB/km
|
|
|
온수 침지시험 : (15 일 동안 60C)
|
≤0.03
|
dB/km
|
|

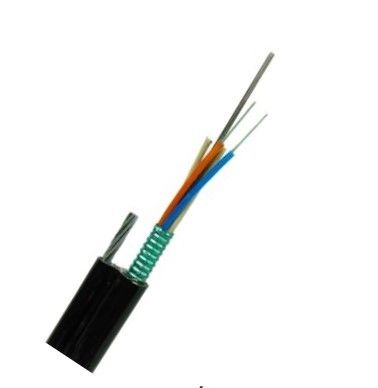

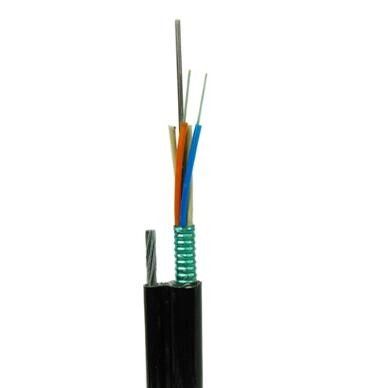

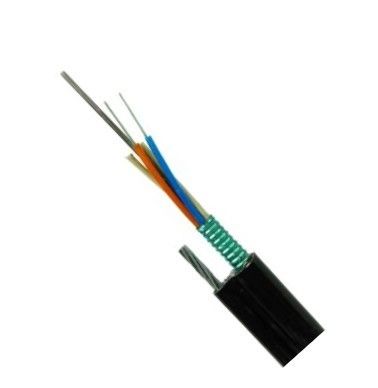

24 코어 섬유 옵틱 케이블 figure8 gytc8s 야외 단일모드 케이블을 그린 그림
