제품 상세 정보:
|
| 이름: | FTTH 드롭 케이블 8 핵심 광 섬유 케이블 자립한 광섬유 하락 프트스 케이블 | 파장: | 1650nm에 1260년 |
|---|---|---|---|
| 타입: | 광섬유 plc 분배기, 1x2 1x4 1x8 1x16 2x8 2x16 | 연결관: | SC LC |
| 케이블 유형:: | G657A1 또는 고객들의 주문으로서 | 작동 온도: | -40℃에 85℃ |
| 섬유의 아니: | 2 4 8 16 | 용법: | FTTH |
| 강조하다: | FTTH는 8 핵심 광섬유 케이블을 떨어뜨립니다,자립하 프트스 드롭 케이블,8 핵심 FTTH 드롭 케이블 |
||
FTTH 드롭 케이블 8 핵심 광 섬유 케이블 자립한 광섬유 하락 프트스 케이블
기술
FTTH 광섬유 케이블은 홈으로 섬유이며, 그것이 섬유 광 네트워크에서 장비와 부품을 연결해서 사용했습니다. 섬유는 두 평행한 FRP / 강선 사이에 위치입니다 . 그리고 나서 그것은 지름 1.2 밀리미터 강선에 의해 셀프-서포티드. 마지막으로 이 케이블은 흑인들 또는 하얀 LSZH 덮개로 완료됩니다.
특징
1, diameter1.2mm 강선의 고장력은 자립하는 것을 위한 요구조건을 충족시키고 설치를 감소시키는 것 비용이 들었습니다.
2, 2개 평행한 FRP/ 강선 강도 부재들은 섬유를 보호하기 위해 붕괴 저항의 좋은 공연을 보증합니다
3, 새로운 플루트 디자인, 쉽게 스트립과 접속은 시설 및 정비를 단순화합니다
4, 로우 스모크 제로 할로겐과 난연제 덮개
5, 단일모드
6, (4.0±0.2)x(6.0±0.2)MM
텔코디아 GR-326-CORE 상술로 순응한 7
|
항목
|
|
유닛
|
G.657A1 상술
|
|
모드 필드 직경
|
1310nm
|
μm
|
9.0±0.4
|
|
1550nm
|
μm
|
10.1±0.5
|
|
|
클래딩 직경
|
μm
|
124.8±0.7
|
|
|
피복 비원형성
|
%
|
≤0.7
|
|
|
코어를 덮은 편심 오차
|
μm
|
≤0.5
|
|
|
코팅 직경
|
μm
|
245±5
|
|
|
코팅 비원형성
|
%
|
≤6.0
|
|
|
클래딩 피복 편심 오차
|
μm
|
≤12.0
|
|
|
케이블 컷오프 파장
|
별거 안 해
|
λcc≤1260
|
|
|
희석 (최대.)
|
1310nm
|
dB/km
|
≤0.35
|
|
1550nm
|
dB/km
|
≤0.21
|
|
|
매크로-벤딩 손실
|
1turn×10mm radius@1550nm
|
dB
|
≤0.75
|
|
1turn×10mm radius@1550nm
|
dB
|
≤1.5
|
|
|
G.652D 단일 모드 광섬유 (B1.3)
|
|||
|
항목
|
표준
|
유닛
|
|
|
희석
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
분산
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nm·km)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nm·km)
|
|
|
1550nm
|
≤17.8
|
ps/(nm·km)
|
|
|
영 분산 파장
|
1300~1322
|
(nm)
|
|
|
무분산 구배
|
≤0.091
|
ps/(nm2okm)
|
|
|
PMD
|
PMD 단일 파이버
|
≤0.15
|
ps/√km
|
|
PMD 큐 링크
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
클래딩 직경
|
125±1.0
|
μm
|
|
|
피복 비원형성
|
≤0.8
|
%
|
|
|
코어를 덮은 편심 오차
|
≤0.6
|
μm
|
|
|
코팅 직경
|
245±10
|
μm
|
|
|
피복재 / 코팅 편심 오차
|
≤10.0
|
μm
|
|
|
컷오프 파장
|
1.18~1.33
|
μm
|
|
|
매크로벤드 희석
(ф 50 밀리미터, 100이지 사이클)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
굴곡 반경
|
≥5
|
Ｍ
|
|
|
동적 피로 매개 변수
|
≥20
|
nd
|
|
|
추가적 희석
@1310nm &
@1550nm
|
온도 적응 검사 :
(-60C~85C, 3 사이클) |
≤0.03
|
dB/km
|
|
물잠김상 검사 :
(30 일 동안 23C) |
≤0.03
|
dB/km
|
|
|
가열 시험을 댐핑시키세요 :
(30 일 동안 85C, 85%RH) |
≤0.03
|
dB/km
|
|
|
열적 시효 테스트 (30 일 동안 85C)
|
≤0.03
|
dB/km
|
|
|
온수 침지시험 : (15 일 동안 60C)
|
≤0.03
|
dB/km
|
|

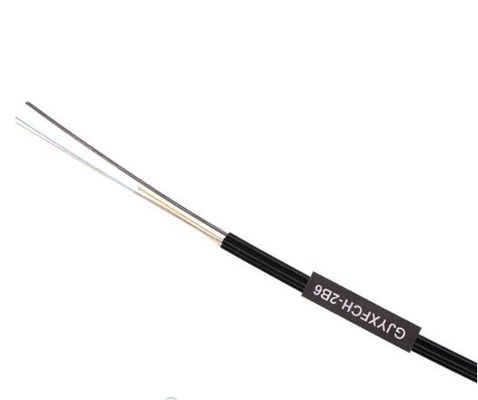

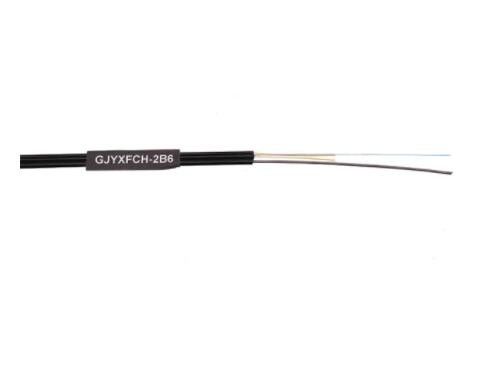

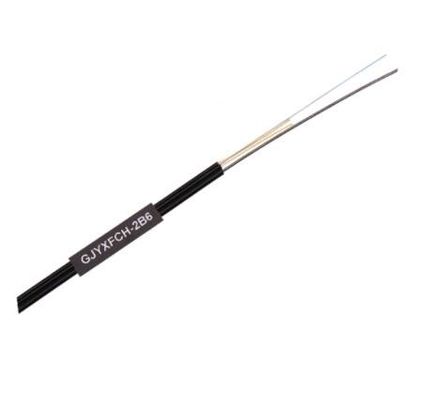

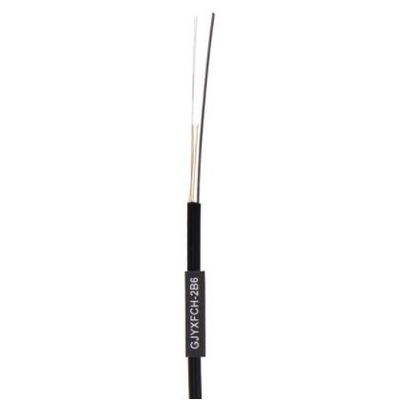

FTTH 드롭 케이블 8 핵심 광 섬유 케이블 자립한 광섬유 하락 프트스 케이블을 그린 그림
