제품 상세 정보:
|
| 애플리케이션: | 통신, 텔레콤, 네트워크, 인터넷, Lan | 섬유 유형: | G652D, 단일 모드 또는 다 형태, 50/125,62.5/125, OM3 |
|---|---|---|---|
| 지휘자의 수: | 2,4,8,12,24,48,96 | 타입: | 단일모드 g652d, 야외 광케이블 안테나, 단일모드 & ; 다중 모드 |
| 섬유 번수: | 2-288 핵심 | 색: | , 까만, 파란, 주문을 받아서 만드는 회색, 녹색 |
| 재킷: | PE, MDPE, LSZH, PVC | 이름: | GYXTW 한 개의 몬드 야외 0.6CM 지름은 4/6/8/12/ 핵심 광섬유 케이블을 강화했습니다 |
| 길이: | 2 킬로미터 또는 주문 제작된 길이 | 재킷 물자: | PE, LSZH, 열 가소성 폴리우레탄 수지, LSZH 또는 PVC |
| OEM: | 이용 가능합니다 | 설치: | 자립하 공기, 공기, 도관 |
| 구조: | 느슨한 관, Unitube | 작동 온도: | -40~75 |
| 칼집 물자: | LSZH, HDPE, PVC | 힘 일원: | 강선, 알루미늄, 또는 요구조건에 따라서 |
| 섬유 색깔: | 푸르고 오렌지색이, 갈색이, 연한 녹청색이, 회색이, 주문 제작됩니다 | ||
| 하이 라이트: | 0.6CM 6은 야외 광섬유 케이블을 공동을 만듭니다,GYXTW 0.6CM 야외 광섬유 케이블,4 핵심은 광섬유 케이블을 강화했습니다 |
||
기술 : GYXTW 한 개의 몬드 야외 0.6CM 지름은 4/6/8/12/ 핵심 광섬유 케이블을 강화했습니다
GYXTW 한 개이 몬드 야외이 0.6CM 지름 무장한 4/6/8/12/ 핵심 광섬유 케이블은 발수성화 합성물로 가득 찬 높은 모듈러스 소재로 만들어진 루즈 튜브에 250 μm 섬유를 삽입함으로써 건설됩니다. 두 평행한 강선은 밀려날 양쪽에 위치합니다. 비닐 덮개는 전보를 받습니다.
루즈 튜브는 경도로 이중의 측면을 가진 수지 피복강 스트립 (PSP)로 코팅되고 수벽 형성 물질이 경도를 보증하기 위한 강철 줄과 루즈 튜브와 더 케이블의 경도 내수성 사이에 추가됩니다.
특징 :
·는 좋은 기계적이고 온도 특성을 가집니다.
· 느슨한 튜브 소재 자체는 좋은 가수 분해 저항과 고강도를 가지고 있습니다.
· 관은 비판적 보호를 섬유, 좋은 압박 저항과 연성에게 제공하기 위해 특별한 그리스로 채워집니다.
· 두배로 코팅된 강철 줄 (PSP)는 더 케이블의 내습성을 향상시킵니다.
· 2개의 병렬 와이어는 더 케이블의 인장 강도를 보증합니다.
전념하도록 경량의고 쉬운 · 작은 직경.
· 장기간 배달 길이
| 케블 모형 | 섬유의 수 |
케이블 직경 밀리미터 |
케이블 중량 킬로그램 / 킬로미터 |
무방한 연신력 장기간 / 단기간 엔 |
무방한 압도적 힘 장기간 / 단기간 N/100mm |
굴곡 반경 정전기 / 원동력 밀리미터 |
| GYXTW-2~12 | 2~12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
| GYXTW-14~24 | 14~24 | 12.5 | 149 | 1000/3000 | 1000/3000 | 10D/20D |
| GYXTW-26~36 | 26~36 | 14.0 | 190 | 1000/3000 | 1000/3000 | 10D/20D |
| GYXTW-38~48 | 38~48 | 15.0 | 216 | 1000/3000 | 1000/3000 | 10D/20D |
구조물과 GYXTW 한 개이 몬드 야외이 0.6CM 지름의 기술적 요구는 4/6/8/12/ 핵심 광섬유 케이블을 강화했습니다
|
G.652D 단일 모드 광섬유 (B1.3)
|
|||
|
항목
|
표준
|
유닛
|
|
|
희석
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
분산
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nm·km)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nm·km)
|
|
|
1550nm
|
≤17.8
|
ps/(nm·km)
|
|
|
영 분산 파장
|
1300~1322
|
(nm)
|
|
|
무분산 구배
|
≤0.091
|
ps/(nm2okm)
|
|
|
PMD
|
PMD 단일 파이버
|
≤0.15
|
ps/√km
|
|
PMD 큐 링크
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
클래딩 직경
|
125±1.0
|
μm
|
|
|
피복 비원형성
|
≤0.8
|
%
|
|
|
코어를 덮은 편심 오차
|
≤0.6
|
μm
|
|
|
코팅 직경
|
245±10
|
μm
|
|
|
피복재 / 코팅 편심 오차
|
≤10.0
|
μm
|
|
|
컷오프 파장
|
1.18~1.33
|
μm
|
|
|
매크로벤드 희석
(ф 50 밀리미터, 100이지 사이클)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
굴곡 반경
|
≥5
|
Ｍ
|
|
|
동적 피로 매개 변수
|
≥20
|
nd
|
|
|
추가적 희석
@1310nm &
@1550nm
|
온도 적응 검사 :
(-60C~85C, 3 사이클) |
≤0.03
|
dB/km
|
|
물잠김상 검사 :
(30 일 동안 23C) |
≤0.03
|
dB/km
|
|
|
가열 시험을 댐핑시키세요 :
(30 일 동안 85C, 85%RH) |
≤0.03
|
dB/km
|
|
|
열적 시효 테스트 (30 일 동안 85C)
|
≤0.03
|
dB/km
|
|
|
온수 침지시험 : (15 일 동안 60C)
|
≤0.03
|
dB/km
|
|
| 기계적 성능 | |
| 맥스 긴장 성능 | IEC 60794-1-2-E |
| 맥스. 작업 장력 | IEC 60794-1-2-E1 |
| 크러쉬 검사 | IEC 6079 -1-2-E3 |
| 임팩트 테스트 | IEC 60794-1-2-E4 |
| 반복한 벤딩 | IEC 60794-1-2-E6 |
| 비틀림 시험 | IEC 60794-1-2-E7 |
| 케이블 벤드 | IEC 60794-1-2-E11A |
| 감쇠곁수 | 국제 전기통신 규격 위원회 G.652 |
| 구조 시험 | IEC-60793-1-20 |
| 환경 성과 | |
| 온도 사이클링 | IEC 60794-1-2-F1 |
| 내수도 | IEC 60794-1-2-F5B |
| 복합 흐름을 전송하기 | IEC 60794-1-E14 |

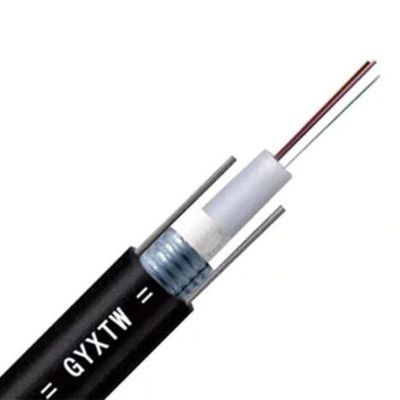

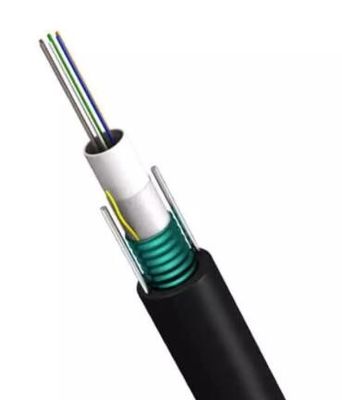

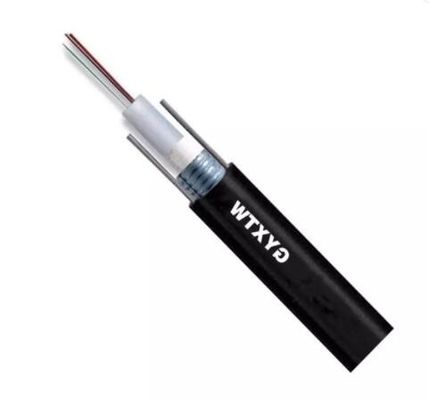

GYXTW 한 개의 몬드 야외 0.6CM 지름을 그린 그림은 4/6/8/12/ 핵심 광섬유 케이블을 강화했습니다

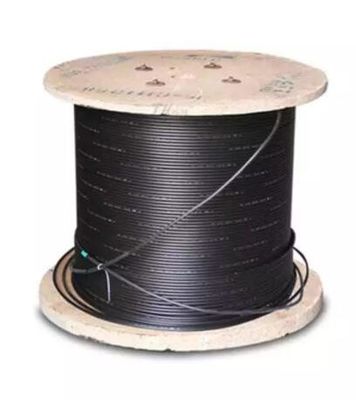

GYXTW 한 개의 몬드 야외 0.6CM 지름의 패키지는 4/6/8/12/ 핵심 광섬유 케이블을 강화했습니다
