제품 상세 정보:
|
| 이름: | 메신저와 GJYXCH-1B6 G657A2 1 핵심 야외 FTTH 광섬유 드롭 케이블 | 사고 방식: | 1650nm에 대한 1260년 |
|---|---|---|---|
| 타입: | 광섬유 plc 분배기, 1x2 1x4 1x8 1x16 2x8 2x16 | 연결기: | SC LC |
| 케이블 유형 :: | G657A1 또는 고객들의 주문으로서 | 작동 탬퍼레이션: | -40C 내지 85C |
| 섬유의 번호: | 2 4 8 16 | 용법: | FTTH |
| 원래 장소: | 후베이, 중국 | 외부 쉬스: | PVC / LSZH |
| 하이 라이트: | G657A1 강선,FRP 검은 광 섬유용 드롭 케이블,GJYXCH 광 섬유용 드롭 케이블 |
||

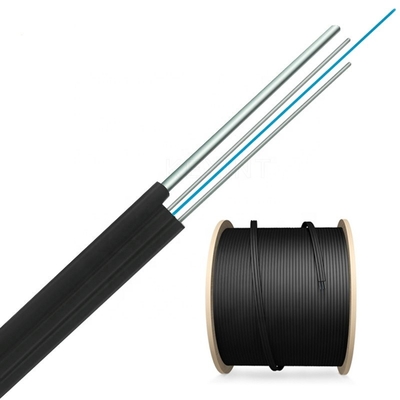

GJYXCH 1 2 4 핵심 G657A1 강선 또는 FRP 검은 광 섬유용 드롭 케이블
기술 :
GJYXCH 광섬유 케이블은 홈으로 섬유이며, 그것이 섬유 광 네트워크에서 장비와 부품을 연결해서 사용했습니다. 섬유는 두 평행한 FRP / 강선의 사이에 있습니다. 그리고 나서 그것은 지름 1.0 밀리미터 강선에 의해 셀프-서포티드. 마침내 이 케이블은 검거나 하얀 LSZH 덮개로 완료됩니다.
특징 :
1, diameter1.0mm 강선의 고장력은 자립하는 것을 위한 요구조건을 충족시키고 설치를 감소시키는 것 비용이 들었습니다.
2, 2개 평행한 FRP/ 강선 강도 부재들은 섬유를 보호하기 위해 붕괴 저항의 좋은 공연을 보증합니다
3, 새로운 플루트 디자인, 쉽게 스트립과 접속은 시설 및 정비를 단순화합니다
4, 로우 스모크 제로 할로겐과 난연제 덮개
5, 단일모드
6, (2.0±0.2)x(5.0±0.2)MM
텔코디아 GR-326-CORE 상술로 순응한 7
특성 :
1. 특별한 로우 굴곡 -민감도 섬유는 고대역폭과 우수한 통신 투과 확률을 제공합니다
2. 두개의 평행한 FRP 강도 부재들은 섬유를 보호하기 위해 붕괴 저항의 좋은 공연을 보증합니다
3. 단일 강선 또는 추가적 강도 부재로서의 마사지사들은 인장 강도의 좋은 공연을 보증합니다 .
4. 단순 구조, 경량과 높은 실용성
5. 특별한 플루트 데시그에, 쉽게 스트립과 접속은 시설 및 정비를 단순화합니다
6. 저발연, 제로개 할로겐과 난연제 덮개
|
항목
|
기술 매개 변수
|
||
|
케이블 유형
|
GJYXCH-1B6
|
GJYXCH-2B6
|
GJYXCH-4B6
|
|
케이블 상술
|
5.2×2.0
|
||
|
섬유형
|
9/125 (G.657A2)
|
||
|
섬유 번수
|
1
|
2
|
4
|
|
섬유색
|
빨강
|
푸르고 오렌지색입니다
|
푸르고 오렌지색이고 녹색이고 갈색입니다
|
|
덮개 색
|
검정색
|
||
|
외장 재료
|
LSZH
|
||
|
케이블 차원 밀리미터
|
5.2(±0.2)*2.0(±0.2)
|
||
|
케이블 체중 Kg / 킬로미터
|
대략. 19.5
|
||
|
민. 반지름 밀리미터를 만곡시키기
|
120
|
||
|
민. 반지름 밀리미터를 만곡시키기
(조가선을 배제하기) |
10 (정전기)
(동적인) 25 |
||
|
희석 dB/km
|
0.3 1550nm에
|
||
|
단기간의 장력 엔
|
600
|
||
|
장기 장력 엔
|
300
|
||
|
단기간 분쇄 N/100mm
|
2200
|
||
|
장기 분쇄 N/100mm
|
1100
|
||
|
작동 온도 Ｃ
|
-20~+60
|
||
|
항목
|
기술 매개 변수
|
||
|
케이블 유형
|
GJYXFCH-1B6
|
GJYXFCH-2B6
|
GJYXFCH-4B6
|
|
케이블 상술
|
5.2×2.0
|
||
|
섬유형
|
9/125 (G.657A2)
|
||
|
섬유 번수
|
1
|
2
|
4
|
|
섬유색
|
빨강
|
푸르고 오렌지색입니다
|
푸르고 오렌지색이고 녹색이고 갈색입니다
|
|
덮개 색
|
검정색
|
||
|
외장 재료
|
LSZH
|
||
|
케이블 차원 밀리미터
|
5.2(±0.2)*2.0(±0.2)
|
||
|
케이블 체중 Kg / 킬로미터
|
대략. 13.5
|
||
|
민. 반지름 밀리미터를 만곡시키기
|
120
|
||
|
민. 반지름 밀리미터를 만곡시키기
(조가선을 배제하기) |
10 (정전기)
(동적인) 25 |
||
|
희석 dB/km
|
0.3 1550nm에
|
||
|
단기간의 장력 엔
|
230
|
||
|
장기 장력 엔
|
110
|
||
|
단기간 분쇄 N/100mm
|
1000
|
||
|
장기 분쇄 N/100mm
|
500
|
||
|
작동 온도 Ｃ
|
-20~+60
|
||
기술적입니다 매개 변수 :
| 케이블 유형 | 케이블 직경 (밀리미터) | 중량 (kg/km) | 장력 힘(N) | 분쇄 Resistance(N/100mm) | 최소 벤딩 범위 (밀리미터) | |||
| 단기간 | 장기간 | 단기간 | 장기간 | 정전기 | 원동력 | |||
| GJXFH-1 | 2.0*5.0 | 21 | 60 | 30 | 1000 | 300 | 15 | 30 |
| GJXFH-2 | 2.0*5.0 | 21 | 60 | 30 | 1000 | 300 | 15 | 30 |
| GJXFH-4 | 2.0*5.6 | 21.5 | 60 | 30 | 1000 | 300 | 15 | 30 |
| GJXH-1 | 2.0*5.0 | 21 | 60 | 30 | 1000 | 300 | 15 | 30 |
| GJXH-2 | 2.0*5.0 | 21 | 60 | 30 | 1000 | 300 | 15 | 30 |
|
G.652D 단일 모드 광섬유 (B1.3)
|
|||
|
항목
|
표준
|
유닛
|
|
|
희석
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
분산
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nm·km)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nm·km)
|
|
|
1550nm
|
≤17.8
|
ps/(nm·km)
|
|
|
영 분산 파장
|
1300~1322
|
(nm)
|
|
|
무분산 구배
|
≤0.091
|
ps/(nm2okm)
|
|
|
PMD
|
PMD 단일 파이버
|
≤0.15
|
ps/√km
|
|
PMD 큐 링크
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
클래딩 직경
|
125±1.0
|
μm
|
|
|
피복 비원형성
|
≤0.8
|
%
|
|
|
코어를 덮은 편심 오차
|
≤0.6
|
μm
|
|
|
코팅 직경
|
245±10
|
μm
|
|
|
피복재 / 코팅 편심 오차
|
≤10.0
|
μm
|
|
|
컷오프 파장
|
1.18~1.33
|
μm
|
|
|
매크로벤드 희석
(ф 50 밀리미터, 100이지 사이클)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
굴곡 반경
|
≥5
|
Ｍ
|
|
|
동적 피로 매개 변수
|
≥20
|
nd
|
|
|
추가적 희석
@1310nm &
@1550nm
|
온도 적응 검사 :
(-60C~85C, 3 사이클) |
≤0.03
|
dB/km
|
|
물잠김상 검사 :
(30 일 동안 23C) |
≤0.03
|
dB/km
|
|
|
가열 시험을 댐핑시키세요 :
(30 일 동안 85C, 85%RH) |
≤0.03
|
dB/km
|
|
|
열적 시효 테스트 (30 일 동안 85C)
|
≤0.03
|
dB/km
|
|
|
온수 침지시험 : (15 일 동안 60C)
|
≤0.03
|
dB/km
|
|

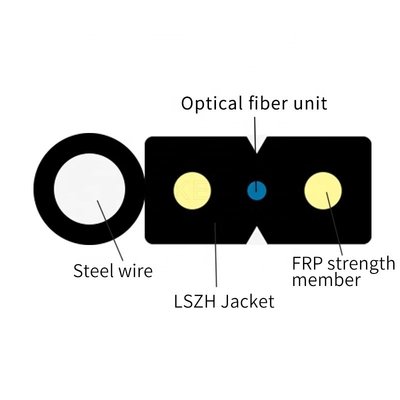

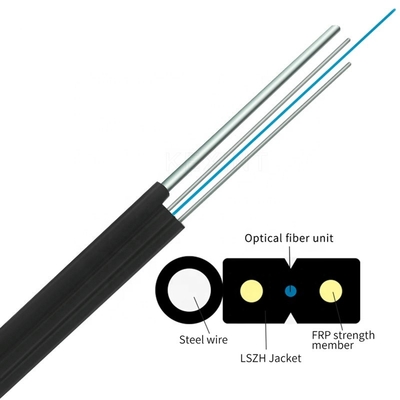

GJYXCH을 그린 그림 :
