제품 상세 정보:
|
| 이름: | 야외이 자립한 강선 1 2 4 6 핵심 g657a1 프트스 드롭 케이블 | 파장: | 1650nm에 1260년 |
|---|---|---|---|
| 타입: | 광섬유 plc 분배기, 1x2 1x4 1x8 1x16 2x8 2x16 | 연결관: | SC LC |
| 케이블 유형:: | G657A1 또는 고객들의 주문으로서 | 작동 온도: | -40℃에 85℃ |
| 섬유의 아니: | 2 4 8 16 | 용법: | FTTH |
| 하이 라이트: | 6 핵심 FTTH 드롭 케이블,G657A1 FTTH 드롭 케이블,G657A1 4 핵심 드롭 케이블 |
||
야외이 자립한 강선 1 2 4 6 핵심 g657a1 프트스 드롭 케이블
야외이 자립한 강선 1 2 4 6 핵심 g657a1 프트스 드롭 케이블에 대한 기술

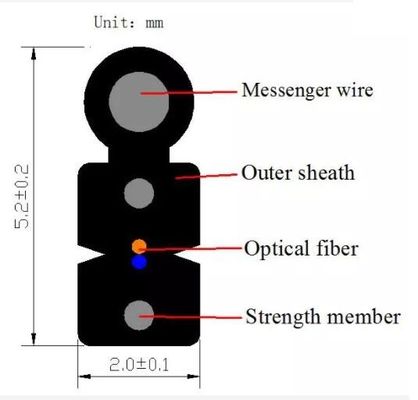

FTTH 광섬유 케이블은 홈으로 섬유이며, 그것이 섬유 광 네트워크에서 장비와 부품을 연결해서 사용했습니다. 섬유는 두 평행한 FRP / 강선의 사이에 있습니다. 그리고 나서 그것은 지름 1.0 밀리미터 강선에 의해 셀프-서포티드. 마침내 이 케이블은 검거나 하얀 LSZH 덮개로 완료됩니다.
야외이 자립한 강선 1 2 4 6 핵심 g657a1 프트스 드롭 케이블의 특징
1, diameter1.0mm 강선의 고장력은 자립하는 것을 위한 요구조건을 충족시키고 설치를 감소시키는 것 비용이 들었습니다.
2, 2개 평행한 FRP/ 강선 강도 부재들은 섬유를 보호하기 위해 붕괴 저항의 좋은 공연을 보증합니다
3, 새로운 플루트 디자인, 쉽게 스트립과 접속은 시설 및 정비를 단순화합니다
4, 로우 스모크 제로 할로겐과 난연제 덮개
5, 단일모드
6, (2.0±0.2)x(5.0±0.2)MM
텔코디아 GR-326-CORE 상술로 순응한 7
|
케이블의 번호
|
2
|
|
|
섬유 모델
|
G.657A1
|
|
|
강도 부재 |
재료
|
강선
|
|
지름(±0.03)MM
|
0.4
|
|
|
아니오.
|
2
|
|
|
조가선
|
지름(±0.05)MM
|
1
|
|
외부 쉬스 |
재료
|
LSZH
|
|
색
|
검정색
|
|
|
케이블 사이즈(±0.2)MM
|
2.0×5.0
|
|
|
케이블 Weight(±2)kg/km
|
21
|
|
|
무방한 장력 힘(N) |
단기간
|
600
|
|
장기
|
300
|
|
|
무방한 분쇄 Resistance(N/100mm) |
단기간
|
2200
|
|
장기
|
1000
|
|
|
민. 굴곡 반경 |
긴장 없이
|
10×Cable-φ
|
|
최대 장력 하에
|
20×Cable-φ
|
|
|
온도 범위(C) |
설치
|
-20~+60
|
|
Transport&Storage
|
-40~+70
|
|
|
작동
|
-40~+70
|
|
|
G.652D 단일 모드 광섬유 (B1.3)
|
|||
|
항목
|
표준
|
유닛
|
|
|
희석
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
분산
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nm·km)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nm·km)
|
|
|
1550nm
|
≤17.8
|
ps/(nm·km)
|
|
|
영 분산 파장
|
1300~1322
|
(nm)
|
|
|
무분산 구배
|
≤0.091
|
ps/(nm2okm)
|
|
|
PMD
|
PMD 단일 파이버
|
≤0.15
|
ps/√km
|
|
PMD 큐 링크
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
클래딩 직경
|
125±1.0
|
μm
|
|
|
피복 비원형성
|
≤0.8
|
%
|
|
|
코어를 덮은 편심 오차
|
≤0.6
|
μm
|
|
|
코팅 직경
|
245±10
|
μm
|
|
|
피복재 / 코팅 편심 오차
|
≤10.0
|
μm
|
|
|
컷오프 파장
|
1.18~1.33
|
μm
|
|
|
매크로벤드 희석
(ф 50 밀리미터, 100이지 사이클)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
굴곡 반경
|
≥5
|
Ｍ
|
|
|
동적 피로 매개 변수
|
≥20
|
nd
|
|
|
추가적 희석
@1310nm &
@1550nm
|
온도 적응 검사 :
(-60C~85C, 3 사이클) |
≤0.03
|
dB/km
|
|
물잠김상 검사 :
(30 일 동안 23C) |
≤0.03
|
dB/km
|
|
|
가열 시험을 댐핑시키세요 :
(30 일 동안 85C, 85%RH) |
≤0.03
|
dB/km
|
|
|
열적 시효 테스트 (30 일 동안 85C)
|
≤0.03
|
dB/km
|
|
|
온수 침지시험 : (15 일 동안 60C)
|
≤0.03
|
dB/km
|
|

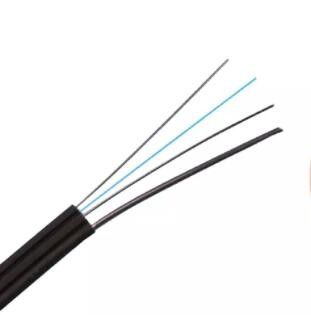

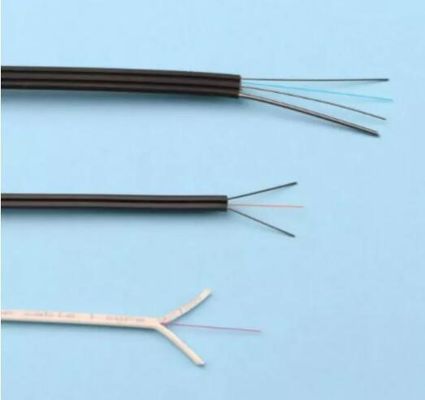

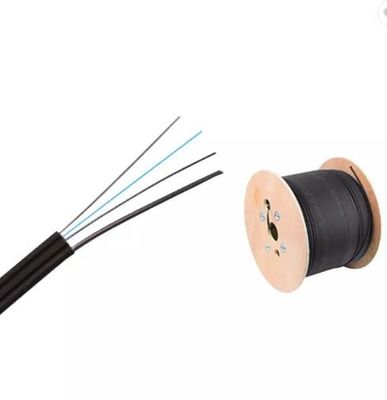

야외이 자립한 강선 1 2 4 6 핵심 g657a1 프트스 드롭 케이블을 그린 그림
