제품 상세 정보:
|
| 이름: | GJYXFCH G657A SM 1 핵심 광섬유 FTTH 드롭 케이블 1KM / 피브라 하락 | 사고 방식: | 1650nm에 대한 1260년 |
|---|---|---|---|
| 타입: | 광섬유 plc 분배기, 1x2 1x4 1x8 1x16 2x8 2x16 | 연결기: | SC LC |
| 케이블 유형 :: | G657A1 또는 고객들의 주문으로서 | 작동 탬퍼레이션: | -40C 내지 85C |
| 섬유의 번호: | 2 4 8 16 | 용법: | FTTH |
| 원래 장소: | 후베이, 중국 | 재킷: | PVC / LSZH |
| 하이 라이트: | GJYXFCH 광섬유 케이블 1650nm,24 핵심 무장한 옥외안테나 케이블 |
||

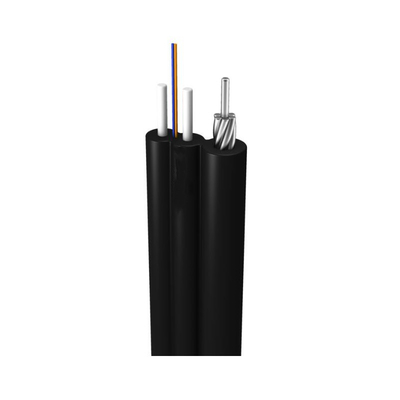

GJYXFCH 단일모드 섬유 옵틱 케이블 24 핵심 무장한 옥외안테나 케이블
기술 :
접시처럼 생긴 광케이블 (구내 배선)의 사용에 대한 광 섬유용 드롭 케이블 접근 (LSZH, 저발연, 무할로겐, 난연제) 2 평행한 비금속 보강 (FRP) 또는 금속 보강 요소와 마침내 구축 검정색 또는 색 염화비닐 (PVC) 또는 LSZH에서 양쪽에 위치하는 센터에서 광 통신 장치 (섬유가) 재킷이고.
특징 :
* FTTH 케이블, 1, 2, 4 핵심
* 부드럽고 탄력적, 좋은 휨 성능
* 우수한 장력이고 분쇄 성능
* 자립하는 것을 위해 사용된 강선
* 광섬유 코어는 센터에 위치됩니다, 강도 부재가 2명 양측에 위치합니다.
* 강도 부재 : FRP 또는 KFRP 또는 강선
* 다음을 입힙니다 LSZH 또는 PVC
* 접속 네트워크, FTTH 케이블 (광가입자망)
* 실내 케이블링과 직접적으로 전보를 치는 최종 사용자들에서 사용됩니다 ;
* 접속 건물 케이블로서 사용됩니다.
특성 :
특별한 로우 굴곡 력 ber는 고대역폭과 우수한 통신 투과 확률을 제공합니다.
두개의 평행한 FRP 강도 부재들은 ber를 보호하기 위해 붕괴 저항의 좋은 공연을 보증합니다.
추가적 강도 부재로서의 단일 강선은 인장 강도의 좋은 공연을 보증합니다.
단순 구조, 경량과 높은 실용성.
새로운 _x0019_ute 디자인, 쉽게 스트립과 접속은 시설 및 정비를 단순화합니다.
저발연, 제로개 할로겐과 _x0019_ame 억제제 덮개.
|
항목
|
기술 매개 변수
|
|
케이블 유형
|
드롭 케이블
|
|
케이블 총수
|
1 2 4 6 8 12
|
|
섬유색
|
녹색이고 노랗습니다
|
|
섬유형
|
9/125 (G657A1)
|
|
외부 쉬스 색
|
블랙으로 드십니까 아니면 크림을 넣고 드십니까
|
|
외장 재료
|
LSZH
|
|
케이블 차원 (밀리미터)
|
3.0(±0.1)*2.0(±0.1); 5.2(±0.1)*2.0(±0.1)
|
|
케이블 중량 (Kg/km)
|
15
|
|
민. 반지름 (밀리미터)을 만곡시키기
|
10 (정전기) 25 (정전기) 30 (정전기) 60 (정전기)
|
|
희석 (dB/km)
|
0.3 1550nm에
|
|
장력인 단기간 (N)
|
200; 600
|
|
저항을 (N/100mm)를 부수세요
|
1000; 2200
|
|
작동 온도 (C)
|
-20~+70C
|
|
G.652D 단일 모드 광섬유 (B1.3)
|
|||
|
항목
|
표준
|
유닛
|
|
|
희석
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
분산
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nm·km)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nm·km)
|
|
|
1550nm
|
≤17.8
|
ps/(nm·km)
|
|
|
영 분산 파장
|
1300~1322
|
(nm)
|
|
|
무분산 구배
|
≤0.091
|
ps/(nm2okm)
|
|
|
PMD
|
PMD 단일 파이버
|
≤0.15
|
ps/√km
|
|
PMD 큐 링크
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
클래딩 직경
|
125±1.0
|
μm
|
|
|
피복 비원형성
|
≤0.8
|
%
|
|
|
코어를 덮은 편심 오차
|
≤0.6
|
μm
|
|
|
코팅 직경
|
245±10
|
μm
|
|
|
피복재 / 코팅 편심 오차
|
≤10.0
|
μm
|
|
|
컷오프 파장
|
1.18~1.33
|
μm
|
|
|
매크로벤드 희석
(ф 50 밀리미터, 100이지 사이클)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
굴곡 반경
|
≥5
|
Ｍ
|
|
|
동적 피로 매개 변수
|
≥20
|
nd
|
|
|
추가적 희석
@1310nm &
@1550nm
|
온도 적응 검사 :
(-60C~85C, 3 사이클) |
≤0.03
|
dB/km
|
|
물잠김상 검사 :
(30 일 동안 23C) |
≤0.03
|
dB/km
|
|
|
가열 시험을 댐핑시키세요 :
(30 일 동안 85C, 85%RH) |
≤0.03
|
dB/km
|
|
|
열적 시효 테스트 (30 일 동안 85C)
|
≤0.03
|
dB/km
|
|
|
온수 침지시험 : (15 일 동안 60C)
|
≤0.03
|
dB/km
|
|

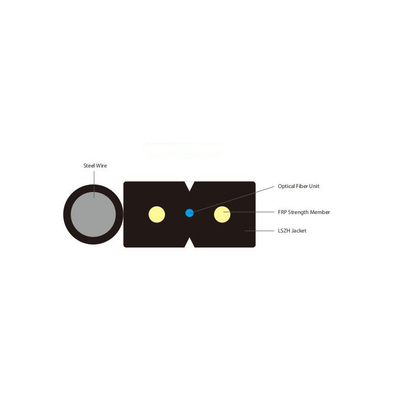

GJYXFCH을 그린 그림 :
