제품 상세 정보:
|
| 애플리케이션: | 통신, 텔레콤, 네트워크, 인터넷, Lan | 섬유형: | G652D, 단일모드 또는 다중 mode,50/125,62.5/125,OM3 |
|---|---|---|---|
| 관리인들의 수: | 2,4,8,12,24,48,96 | 타입: | 단일모드 g652d, 야외 광케이블 안테나, 단일모드 & ; 다중 모드 |
| 섬유 번수: | 2-288 핵심 | 색: | 검고 푸르고 회색이고 주문 제작되고 녹색입니다 |
| 재킷: | PE, MDPE, LSZH, PVC | 길이: | 2 킬로미터 또는 주문 제작된 길이 |
| 재킷 소재: | PE, LSZH, 열 가소성 폴리우레탄 수지, LSZH 또는 PVC | 설치: | 자립하 공기, 공기, 도관 |
| 구조: | 루즈 튜브, 유니 튜브 | 작동 온도: | -40~75 |
| 외장 재료: | LSZH, HDPE, PVC | 강도 부재: | 강선, 알루미늄, 또는 요구조건에 따라서 |
| 섬유색: | 푸르고 오렌지색이, 갈색이, 연한 녹청색이, 회색이, 주문 제작됩니다 | ||
| 하이 라이트: | GYTS는 광섬유 케이블을 강화했습니다,G652d는 광섬유 케이블을 강화했습니다 |
||

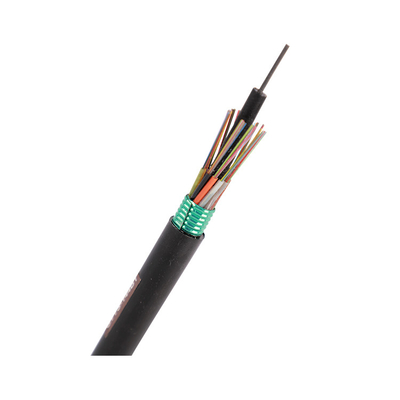

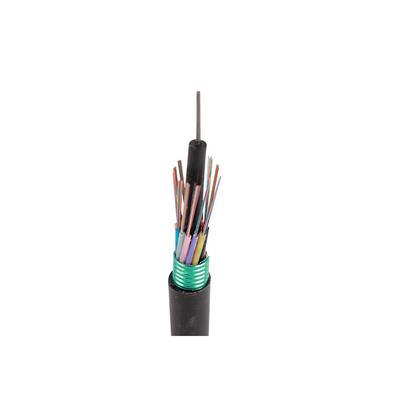

1. (PE 침구의 가능성을 포함하여) 강선은 그것의 보강 요소로서의 전체 케이블의 중심에 위치합니다.
2.250μm 단일 모드 빛 섬유는 PBT 플라스틱으로 만들어진 이완 슬리브에 위치하고 느슨한 슬리브 튜브에의 더 갭이 티스오바리안트 붙여넣기 합성물로 채워집니다.
3. 휘어진 레이어는 (충진 로프의 가능성을 포함하여) 똑같은 외경과 이완 슬리브에 의해 적절한 피치와 중심 보강 요소 주위에 구겨집니다. 휘어진 층은 짧은 피치 방사와 수벽 형성 물질로 덮이며, 그것이 휘어진 층의 구조를 안정시키고 효과적 수벽 형성 성능을 제공하는데 사용됩니다.
4. 내수성 재료와 세로 랩과 물결모양 강철-플라스틱 복합체 벨트는 케이블 코어 밖에 적용되고 저매연 무할로겐 폴리올레핀과 같은 검은 폴리에틸렌 쉬쓰 또는 다른 재료가 동시에 밀려납니다.
특성 :
잘 기계적인 ·와 온도 성능
· 고강도는 저항한 가수분해인 강관을 풉니다
· 특별한 강관 충전용 콤파운드는 섬유의 비판적 보호를 보증합니다
· 붕괴 저항과 유연성
· PE / LSZH 덮개는 자외선 복사에게서 케이블을 보호합니다
· 100% 케이블 코어 충진

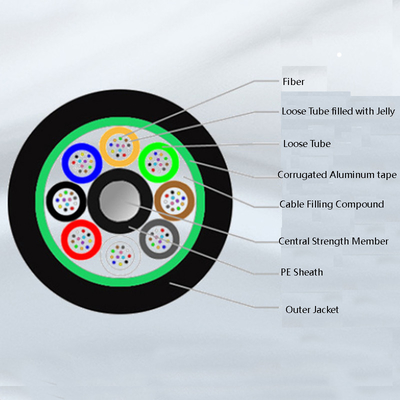

기술 :
1.250μm은 섬유를 착색했습니다
2.PBT 루즈 튜브
3.튜브 충진 합성물(겔)
4.PSP는 강탈된 강철 줄자를 주름지게 했습니다
5.PE 외부 쉬스
GYTA 53 단일모드 GYTA GYTS 24 코어 섬유 광학 옵틱 케이블의 구조물과 기술적 요구
|
G.652D 단일 모드 광섬유 (B1.3)
|
|||
|
항목
|
표준
|
유닛
|
|
|
희석
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
분산
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nm·km)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nm·km)
|
|
|
1550nm
|
≤17.8
|
ps/(nm·km)
|
|
|
영 분산 파장
|
1300~1322
|
(nm)
|
|
|
무분산 구배
|
≤0.091
|
ps/(nm2okm)
|
|
|
PMD
|
PMD 단일 파이버
|
≤0.15
|
ps/√km
|
|
PMD 큐 링크
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
클래딩 직경
|
125±1.0
|
μm
|
|
|
피복 비원형성
|
≤0.8
|
%
|
|
|
코어를 덮은 편심 오차
|
≤0.6
|
μm
|
|
|
코팅 직경
|
245±10
|
μm
|
|
|
피복재 / 코팅 편심 오차
|
≤10.0
|
μm
|
|
|
컷오프 파장
|
1.18~1.33
|
μm
|
|
|
매크로벤드 희석
(ф 50 밀리미터, 100이지 사이클)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
굴곡 반경
|
≥5
|
Ｍ
|
|
|
동적 피로 매개 변수
|
≥20
|
nd
|
|
|
추가적 희석
@1310nm &
@1550nm
|
온도 적응 검사 :
(-60C~85C, 3 사이클) |
≤0.03
|
dB/km
|
|
물잠김상 검사 :
(30 일 동안 23C) |
≤0.03
|
dB/km
|
|
|
가열 시험을 댐핑시키세요 :
(30 일 동안 85C, 85%RH) |
≤0.03
|
dB/km
|
|
|
열적 시효 테스트 (30 일 동안 85C)
|
≤0.03
|
dB/km
|
|
|
온수 침지시험 : (15 일 동안 60C)
|
≤0.03
|
dB/km
|
|
| 기계적 성능 | |
| 맥스 긴장 성능 | IEC 60794-1-2-E |
| 맥스. 작업 장력 | IEC 60794-1-2-E1 |
| 크러쉬 검사 | IEC 6079 -1-2-E3 |
| 임팩트 테스트 | IEC 60794-1-2-E4 |
| 반복한 벤딩 | IEC 60794-1-2-E6 |
| 비틀림 시험 | IEC 60794-1-2-E7 |
| 케이블 벤드 | IEC 60794-1-2-E11A |
| 감쇠곁수 | 국제 전기통신 규격 위원회 G.652 |
| 구조 시험 | IEC-60793-1-20 |
| 환경 성과 | |
| 온도 사이클링 | IEC 60794-1-2-F1 |
| 내수도 | IEC 60794-1-2-F5B |
| 복합 흐름을 전송하기 | IEC 60794-1-E14 |
