제품 상세 정보:
|
| 애플리케이션: | 통신, 텔레콤, 네트워크, 인터넷, Lan | 섬유형: | G652D, 단일모드 또는 다중 mode,50/125,62.5/125,OM3 |
|---|---|---|---|
| 관리인들의 수: | 2,4,8,12,24,48,96 | 타입: | 단일모드 g652d, 야외 광케이블 안테나, 단일모드 & ; 다중 모드 |
| 색: | 검고 푸르고 회색이고 주문 제작되고 녹색입니다 | 재킷: | PE, MDPE, LSZH, PVC |
| 길이: | 2 킬로미터 또는 주문 제작된 길이 | 재킷 소재: | PE, LSZH, 열 가소성 폴리우레탄 수지, LSZH 또는 PVC |
| OEM: | 이용 가능합니다 | 설치: | 자립하 공기, 공기, 도관 |
| 구조: | 루즈 튜브, 유니 튜브 | 작동 온도: | -40~75 |
| 외장 재료: | LSZH, HDPE, PVC | 강도 부재: | 강선, 알루미늄, 또는 요구조건에 따라서 |
| 섬유색: | 푸르고 오렌지색이, 갈색이, 연한 녹청색이, 회색이, 주문 제작됩니다 | ||
| 하이 라이트: | 288 핵심은 광 섬유 케이블을 강화했습니다,무장한 광 섬유 케이블 GYTA |
||
특성 :
·는 좋은 기계적이고 온도 특성을 가집니다.
· 느슨한 튜브 소재 자체는 좋은 가수 분해 저항과 고강도를 가지고 있습니다.
· 관은 비판적 보호를 섬유, 좋은 압박 저항과 연성에게 제공하기 위해 특별한 그리스로 채워집니다.
· 두배로 코팅된 강철 줄 (PSP)는 더 케이블의 내습성을 향상시킵니다.
· 2개의 병렬 와이어는 더 케이블의 인장 강도를 보증합니다.
전념하도록 경량의고 쉬운 · 작은 직경.
· 장기간 배달 길이

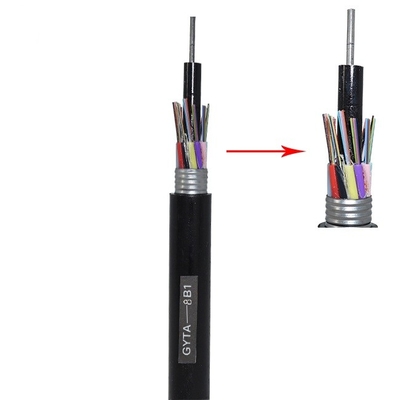

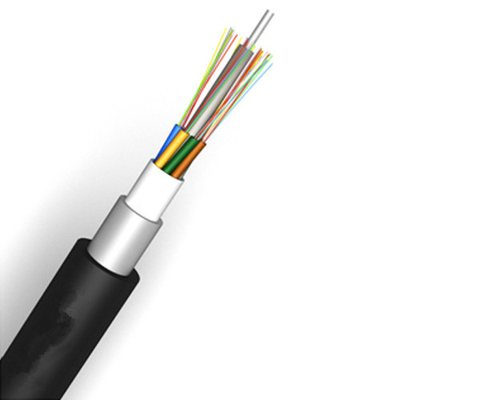

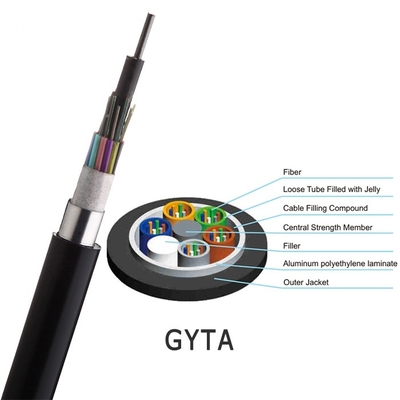

GYTA 53 단일모드 GYTA GYTS 24 코어 섬유 광학 옵틱 케이블의 구조물과 기술적 요구
|
G.652D 단일 모드 광섬유 (B1.3)
|
|||
|
항목
|
표준
|
유닛
|
|
|
희석
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
분산
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nm·km)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nm·km)
|
|
|
1550nm
|
≤17.8
|
ps/(nm·km)
|
|
|
영 분산 파장
|
1300~1322
|
(nm)
|
|
|
무분산 구배
|
≤0.091
|
ps/(nm2okm)
|
|
|
PMD
|
PMD 단일 파이버
|
≤0.15
|
ps/√km
|
|
PMD 큐 링크
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
클래딩 직경
|
125±1.0
|
μm
|
|
|
피복 비원형성
|
≤0.8
|
%
|
|
|
코어를 덮은 편심 오차
|
≤0.6
|
μm
|
|
|
코팅 직경
|
245±10
|
μm
|
|
|
피복재 / 코팅 편심 오차
|
≤10.0
|
μm
|
|
|
컷오프 파장
|
1.18~1.33
|
μm
|
|
|
매크로벤드 희석
(ф 50 밀리미터, 100이지 사이클)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
굴곡 반경
|
≥5
|
Ｍ
|
|
|
동적 피로 매개 변수
|
≥20
|
nd
|
|
|
추가적 희석
@1310nm &
@1550nm
|
온도 적응 검사 :
(-60C~85C, 3 사이클) |
≤0.03
|
dB/km
|
|
물잠김상 검사 :
(30 일 동안 23C) |
≤0.03
|
dB/km
|
|
|
가열 시험을 댐핑시키세요 :
(30 일 동안 85C, 85%RH) |
≤0.03
|
dB/km
|
|
|
열적 시효 테스트 (30 일 동안 85C)
|
≤0.03
|
dB/km
|
|
|
온수 침지시험 : (15 일 동안 60C)
|
≤0.03
|
dB/km
|
|
| 기계적 성능 | |
| 맥스 긴장 성능 | IEC 60794-1-2-E |
| 맥스. 작업 장력 | IEC 60794-1-2-E1 |
| 크러쉬 검사 | IEC 6079 -1-2-E3 |
| 임팩트 테스트 | IEC 60794-1-2-E4 |
| 반복한 벤딩 | IEC 60794-1-2-E6 |
| 비틀림 시험 | IEC 60794-1-2-E7 |
| 케이블 벤드 | IEC 60794-1-2-E11A |
| 감쇠곁수 | 국제 전기통신 규격 위원회 G.652 |
| 구조 시험 | IEC-60793-1-20 |
| 환경 성과 | |
| 온도 사이클링 | IEC 60794-1-2-F1 |
| 내수도 | IEC 60794-1-2-F5B |
| 복합 흐름을 전송하기 | IEC 60794-1-E14 |
|
범주
|
기술 | 상술 | |
| G.652D | |||
|
광학적 사양
|
희석
|
@1310nm | ≤0.35dB/km |
| @1383nm | ≤0.35dB/km | ||
| @1550nm | ≤0.22dB/km | ||
| @1625nm | ≤0.30dB/km | ||
| 희석 불연속 | ≤0.05 dB | ||
| 희석 대 사고 방식 | 1285\~1330@1310nm | ≤0.05 dB/km | |
| 1525\~1575@1550nm | ≤0.05 dB/km | ||
| 제로 분산 파장 | 1300~1324nm | ||
| 제로 분산 경사 | ≤0.092ps/(nm2.km) | ||
|
분산
|
@1310nm | ≤3.5 추신 / nm.km | |
| @1550nm | ≤18 추신 / nm.km | ||
| 평광 방식 분산(pmd) | ≤0.2ps/km1/2 | ||
| 케이블 결산일 사고 방식(λcc) | ≤1260nm | ||
| 유효그룹 굴절률 | @1310nm | 1.4675 | |
| @1550nm | 1.4681 | ||
| 기하학적 상술 |
모드 필드 직경
|
@1310nm | 9.2±0.6μm |
| @1550nm | 10.4±0.8μm | ||
| 클래딩 직경 | 125±1μm | ||
| 피복 비원형성 | ≤1.0% | ||
| 코팅 직경 | 245±7μm | ||
| 코팅 / 클래딩 동심 오차 | ≤8μm | ||
| 핵심 / 클래딩 동심 오차 | ≤0.8μm | ||
| 기계적인 상술 | 증명시험 수준 | ≥1.0% | |
| 섬유 컬 반지름 | ≥4.0m | ||
| 최대 코팅 스트립 포스 | 1.3~8.9N | ||
