제품 상세 정보:
|
| 이름: | 메신저와 GJYXCH-1B6 G657A2 1 핵심 야외 FTTH 광섬유 드롭 케이블 | 사고 방식: | 1650nm에 대한 1260년 |
|---|---|---|---|
| 타입: | 광섬유 plc 분배기, 1x2 1x4 1x8 1x16 2x8 2x16 | 연결기: | SC LC |
| 케이블 유형:: | G657A1 또는 고객들의 주문으로서 | 작동 탬퍼레이션: | -40C 내지 85C |
| 섬유의 번호: | 2 4 8 16 | 용법: | FTTH |
| 모델 번호: | GJXFH | 원래 장소: | 후베이, 중국 |
| 하이 라이트: | 야외 FTTH 광섬유 케이블,1650nm FTTH 광섬유 케이블,부드러운 FTTH 드롭 케이블 |
||
1 핵심 2 핵심 4는 GJYXCH G657A1 G657A2 G652D FTTH 실내 야외 광섬유 케이블을 공동을 만듭니다
기술 :

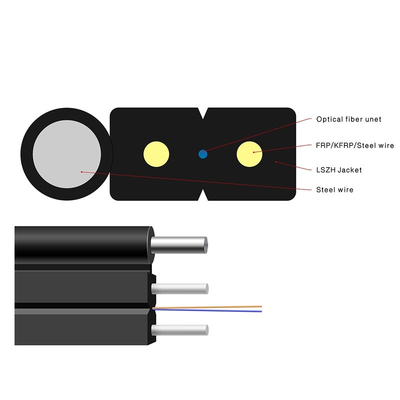

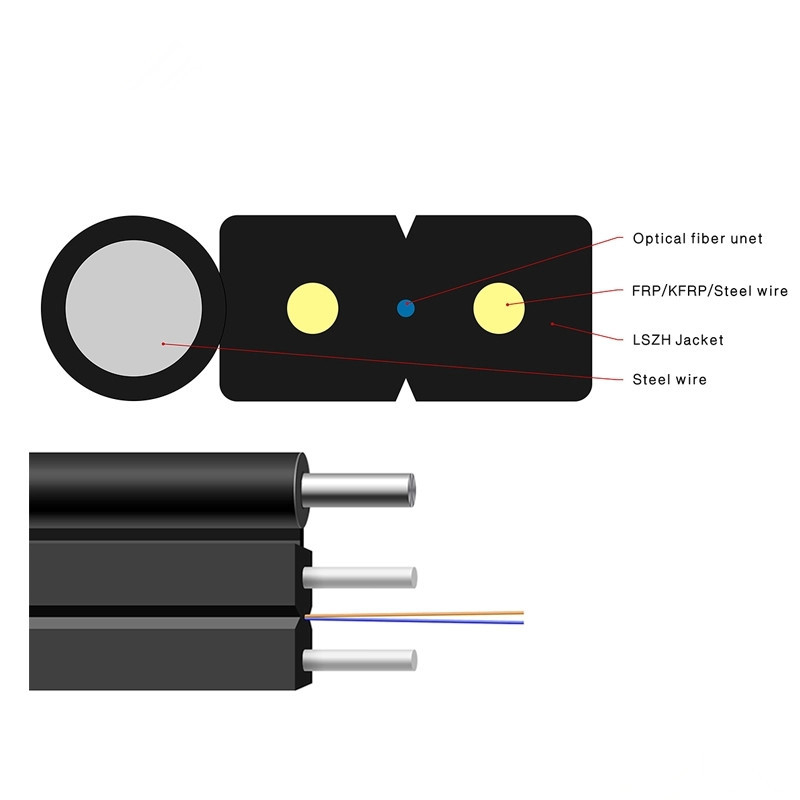

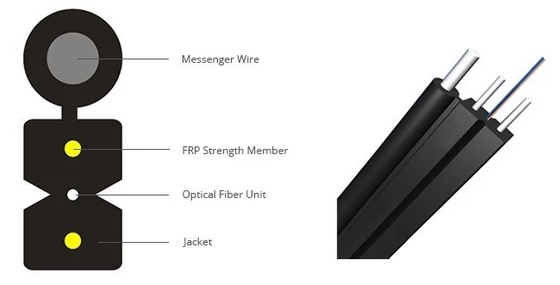

FTTH 광섬유 케이블은 홈으로 섬유이며, 그것이 섬유 광 네트워크에서 장비와 부품을 연결해서 사용했습니다. 섬유는 두 평행한 FRP / 강선의 사이에 있습니다. 그리고 나서 그것은 지름 1.0 밀리미터 강선에 의해 셀프-서포티드. 마침내 이 케이블은 검거나 하얀 LSZH 덮개로 완료됩니다.
특징 :
1.부드럽고 구부릴 수 있고 배치와 유지에 쉽습니다.
2.더 작은 직경과 경량과 높은 실용성.
3.강도 부재로서의 섬유 강화 플라스틱은 우수한 전자기 차단 성능을 보증합니다.
4.환경 보호 저발연, 제로개 할로겐과 난연제 덮개.
애플리케이션
1. 가입자 댁내 네트워크에서 접속 네트워크에서 또는 야외인 것에서의 실내에 접근 케이블로서 사용됩니다 ;
2. 케이블을 전제 분배 시스템에 구축하는 접근으로 사용했고 특히 실내이거나 야외인 것 사용했습니다
|
항목
|
기술 매개 변수
|
||
|
케이블 유형
|
GJYXCH-1B6
|
GJYXCH-2B6
|
GJYXCH-4B6
|
|
케이블 상술
|
5.2×2.0
|
||
|
섬유형
|
9/125 (G.657A2)
|
||
|
섬유 번수
|
1
|
2
|
4
|
|
섬유색
|
빨강
|
푸르고 오렌지색입니다
|
푸르고 오렌지색이고 녹색이고 갈색입니다
|
|
덮개 색
|
검정색
|
||
|
외장 재료
|
LSZH
|
||
|
케이블 차원 밀리미터
|
5.2(±0.2)*2.0(±0.2)
|
||
|
케이블 체중 Kg / 킬로미터
|
대략. 19.5
|
||
|
민. 반지름 밀리미터를 만곡시키기
|
120
|
||
|
민. 반지름 밀리미터를 만곡시키기
(조가선을 배제하기) |
10 (정전기)
(동적인) 25 |
||
|
희석 dB/km
|
0.3 1550nm에
|
||
|
단기간의 장력 엔
|
600
|
||
|
장기 장력 엔
|
300
|
||
|
단기간 분쇄 N/100mm
|
2200
|
||
|
장기 분쇄 N/100mm
|
1100
|
||
|
작동 온도 Ｃ
|
-20~+60
|
||
|
항목
|
기술 매개 변수
|
||
|
케이블 유형
|
GJYXFCH-1B6
|
GJYXFCH-2B6
|
GJYXFCH-4B6
|
|
케이블 상술
|
5.2×2.0
|
||
|
섬유형
|
9/125 (G.657A2)
|
||
|
섬유 번수
|
1
|
2
|
4
|
|
섬유색
|
빨강
|
푸르고 오렌지색입니다
|
푸르고 오렌지색이고 녹색이고 갈색입니다
|
|
덮개 색
|
검정색
|
||
|
외장 재료
|
LSZH
|
||
|
케이블 차원 밀리미터
|
5.2(±0.2)*2.0(±0.2)
|
||
|
케이블 체중 Kg / 킬로미터
|
대략. 13.5
|
||
|
민. 반지름 밀리미터를 만곡시키기
|
120
|
||
|
민. 반지름 밀리미터를 만곡시키기
(조가선을 배제하기) |
10 (정전기)
(동적인) 25 |
||
|
희석 dB/km
|
0.3 1550nm에
|
||
|
단기간의 장력 엔
|
230
|
||
|
장기 장력 엔
|
110
|
||
|
단기간 분쇄 N/100mm
|
1000
|
||
|
장기 분쇄 N/100mm
|
500
|
||
|
작동 온도 Ｃ
|
-20~+60
|
||
기술적입니다 매개 변수 메신저와 GJYXCH-1B6 G657A2 1 핵심 야외 FTTH 광섬유 드롭 케이블의
| 케이블 유형 | 케이블 직경 (밀리미터) | 중량 (kg/km) | 장력 힘(N) | 분쇄 Resistance(N/100mm) | 최소 벤딩 범위 (밀리미터) | |||
| 단기간 | 장기간 | 단기간 | 장기간 | 정전기 | 원동력 | |||
| GJXFH-1 | 2.0*5.0 | 21 | 60 | 30 | 1000 | 300 | 15 | 30 |
| GJXFH-2 | 2.0*5.0 | 21 | 60 | 30 | 1000 | 300 | 15 | 30 |
| GJXFH-4 | 2.0*5.6 | 21.5 | 60 | 30 | 1000 | 300 | 15 | 30 |
| GJXH-1 | 2.0*5.0 | 21 | 60 | 30 | 1000 | 300 | 15 | 30 |
| GJXH-2 | 2.0*5.0 | 21 | 60 | 30 | 1000 | 300 | 15 | 30 |
|
G.652D 단일 모드 광섬유 (B1.3)
|
|||
|
항목
|
표준
|
유닛
|
|
|
희석
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
분산
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nm·km)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nm·km)
|
|
|
1550nm
|
≤17.8
|
ps/(nm·km)
|
|
|
영 분산 파장
|
1300~1322
|
(nm)
|
|
|
무분산 구배
|
≤0.091
|
ps/(nm2okm)
|
|
|
PMD
|
PMD 단일 파이버
|
≤0.15
|
ps/√km
|
|
PMD 큐 링크
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
클래딩 직경
|
125±1.0
|
μm
|
|
|
피복 비원형성
|
≤0.8
|
%
|
|
|
코어를 덮은 편심 오차
|
≤0.6
|
μm
|
|
|
코팅 직경
|
245±10
|
μm
|
|
|
피복재 / 코팅 편심 오차
|
≤10.0
|
μm
|
|
|
컷오프 파장
|
1.18~1.33
|
μm
|
|
|
매크로벤드 희석
(ф 50 밀리미터, 100이지 사이클)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
굴곡 반경
|
≥5
|
Ｍ
|
|
|
동적 피로 매개 변수
|
≥20
|
nd
|
|
|
추가적 희석
@1310nm &
@1550nm
|
온도 적응 검사 :
(-60C~85C, 3 사이클) |
≤0.03
|
dB/km
|
|
물잠김상 검사 :
(30 일 동안 23C) |
≤0.03
|
dB/km
|
|
|
가열 시험을 댐핑시키세요 :
(30 일 동안 85C, 85%RH) |
≤0.03
|
dB/km
|
|
|
열적 시효 테스트 (30 일 동안 85C)
|
≤0.03
|
dB/km
|
|
|
온수 침지시험 : (15 일 동안 60C)
|
≤0.03
|
dB/km
|
|
