제품 상세 정보:
|
| 유형: | 광섬유 케이블 | 섬유 수: | 24 |
|---|---|---|---|
| 사용하다: | FTTx 솔루션 | 단일 모드 광섬유: | G652D, G657A1, G657A2 |
| 애플리케이션: | FTTH, FTTx | 작동 온도: | -40℃- +70℃ |
| 상품명: | FRP 강도 회원 광섬유 케이블이있는 GYFTY 야외 공중 24 48 코어 광섬유 케이블 | 파장: | 1310/1550nm |
| 하이 라이트: | 야외 GYFTY 섬유 케이블,48 코어 GYFTY 섬유 케이블,24 코어 GYFTY 광섬유 케이블 |
||

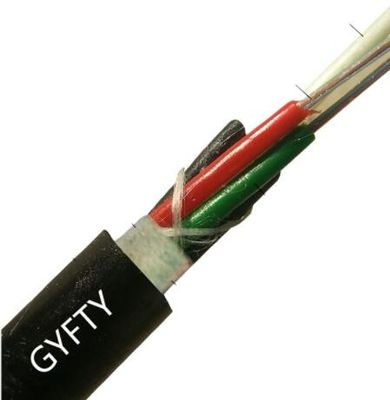

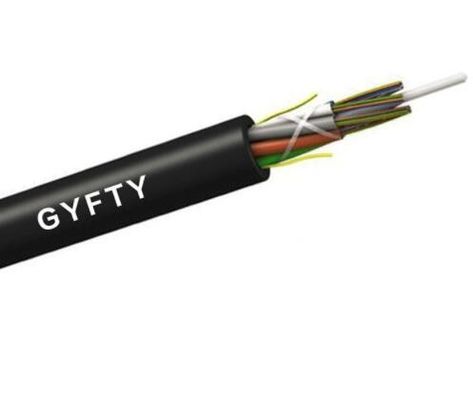

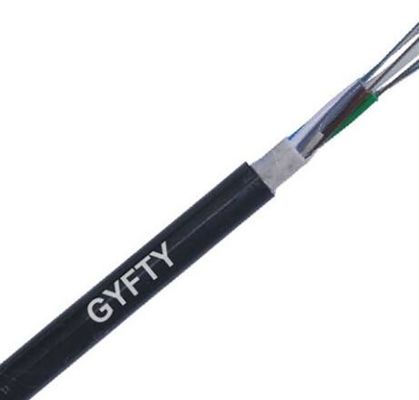

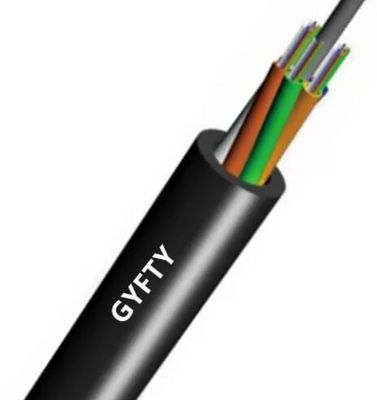

FRP 강도 회원 광섬유 케이블이있는 GYFTY 야외 공중 24 48 코어 광섬유 케이블

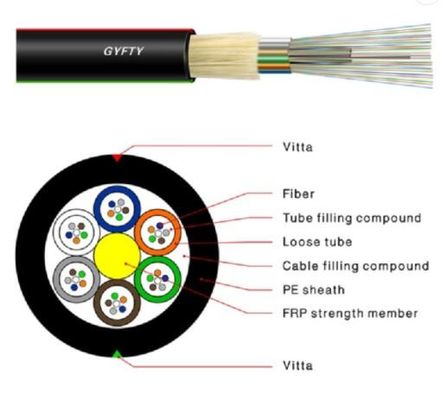

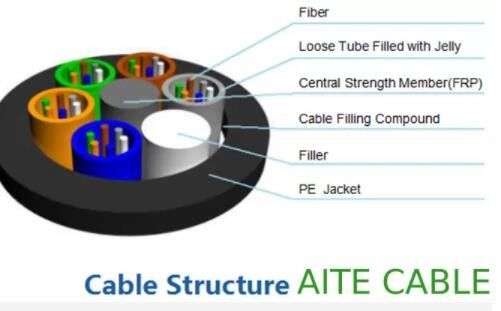

250μm의 섬유는 고탄성 플라스틱으로 만들어진 느슨한 튜브에 위치합니다.튜브는 방수 충전 화합물로 채워져 있습니다.섬유 강화 플라스틱(FRP)은 비금속 강도 부재로 코어 중앙에 위치합니다.튜브(및 충전재)는 강도 부재 주위에 조밀하고 원형의 코어로 좌초됩니다.케이블 코어가 물 침투로부터 보호하기 위해 충전 화합물로 채워진 후 케이블은 PE 외피로 완성됩니다.
적용 가능한 분야:
장거리 통신, 고전압 지역의 LAN 또는 통신 네트워크 액세스
특히 동력 전달 시스템의 경우.과도한 천둥 지역 및 높은 전자기 간섭.
권장 산란 방법
고압 구역, 공중
장점:
1. 낮은 분산 및 감쇠.
2. 적절한 디자인, 섬유 초과 길이에 대한 정확한 제어 및 독특한 꼬임 공정으로 케이블을 우수한 기계적 및
환경 특성.
3. 반대로 전자기 능력.
4. 작은 케이블 직경, 가벼운 케이블 무게, 쉽게 설치할 수 있습니다.
성능 :
최대 감쇠: 0.35dB @ 1310nm 및 0.21dB/Km @1550nm
섬유 : G652D
설치: 공중 또는 덕트에 적합
적용: 장거리 통신 시스템, 근거리 통신망 시스템 및 가입자 네트워크 시스템에 적용
수명: 30년 이상
작동 온도: -40°C~+70°C
허용굴곡반경 정적 : 10배 OD
다이나믹 : 20배 OD
섬유 매개변수
| 아니요. | 아이템 | 단위 | 사양 | |
| G.652D | ||||
| 1 | 모드 필드 직경 | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | ||
| 2 | 클래딩 직경 | μm | 124.8±0.7 | |
| 삼 | 클래딩 비 원형 | % | ≤0.7 | |
| 4 | 코어 클래딩 동심도 오류 | μm | ≤0.5 | |
| 5 | 코팅 직경 | μm | 245±5 | |
| 6 | 비원형 코팅 | % | ≤6.0 | |
| 7 | 클래딩 코팅 동심도 오류 | μm | ≤12.0 | |
| 8 | 케이블 컷오프 파장 | nm | λcc≤1260 | |
| 9 | 감쇠(최대) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.24 | ||
케이블 매개변수
| 아이템 | 명세서 | |
| 섬유 수 | 2~24 | |
| 컬러 코팅 섬유 | 치수 | 250μm±15μm |
| 색상 | 블루, 오렌지, 그린, 브라운, 그레이, 화이트 | |
| 느슨한 튜브 | 치수 | 2.10mm±0.05mm |
| 재료 | PBT | |
| 색상 | 자연스러운 | |
| 스트렝스 멤버 | 지름 | 1.0mm |
| 재료 | 강철 | |
| 아우터 재킷 | 치수 | 8.0mm±0.1mm |
| 재료 | 체육 | |
| 색상 | 검은 색 | |
기계적 및 환경적 특성
| 아이템 | 맞잡다 | 명세서 |
| 텐시오(장기) | N | 600 |
| 긴장(단기) | N | 1500 |
| 호감(장기) | N/10cm | 300 |
| 크러쉬 (단기) | N/10cm | 1000 |
| 최소굽힘 반경(동적) | mm | 20D |
| 최소굽힘 반경(정적) | mm | 10D |
| 설치 온도 | ℃ | -20~+60 |
| 작동 온도 | ℃ | -40~+70 |
| 보관 온도 | ℃ | -40~+70 |
포장
