제품 상세 정보:
|
| 유형: | 광섬유 케이블 | 섬유 수: | 24 |
|---|---|---|---|
| 사용하다: | FTTx 솔루션 | 단일 모드 광섬유: | G652D, G657A1, G657A2 |
| 애플리케이션: | FTTH, FTTx | 작동 온도: | -40℃- +70℃ |
| 상품명: | 2/4/6/8/12/16/24 코어 싱글 모드 멀티 모드 야외 기갑 GYXTW G657A G652DFFiber 광 케이블 | 파장: | 1310/1550nm |
| 하이 라이트: | 단일 모드 G652D 광섬유 케이블,G652D 광섬유 케이블,기갑 GYXTW 광섬유 케이블 |
||

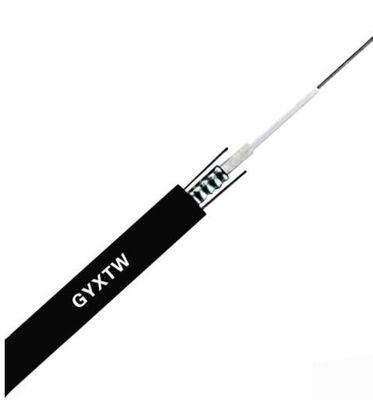

2/4/6/8/12/16/24 코어 싱글 모드 멀티 모드 야외 기갑 GYXTW G657A G652DFFiber 광 케이블
설명

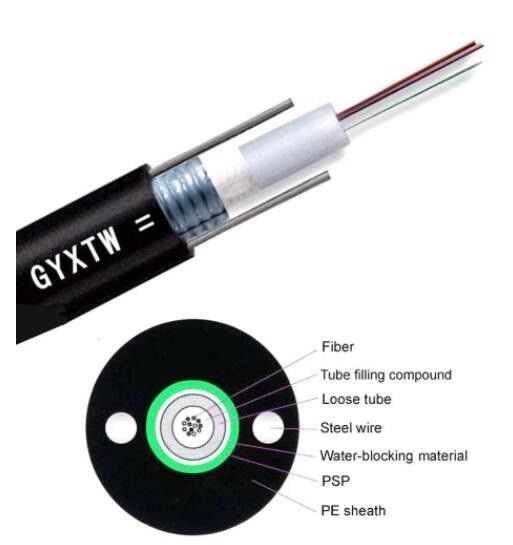

250μm의 섬유는 고탄성 플라스틱으로 만들어진 느슨한 튜브에 위치합니다.튜브는 방수로 채워져 있습니다.
충전 화합물.튜브는 세로로 PSP 층으로 싸여 있습니다.PSP와 느슨한 튜브 사이의 수분 차단
케이블을 컴팩트하고 방수 상태로 유지하기 위해 재질이 적용되었습니다.두 개의 평행한 강철 와이어가 강철의 양쪽에 배치됩니다.
줄자.케이블은 폴리에틸렌(PE) 피복으로 완성됩니다.
제품 특징:
1. 작은 외경, 가벼운 무게 및 편리한 구조
2. 안정적인 섬유 초과 길이 조절
3. 케이블이 형성된 후 광섬유의 추가 감쇠는 거의 0이며 분산 값은 변경되지 않습니다.
4. 우수한 환경 성능

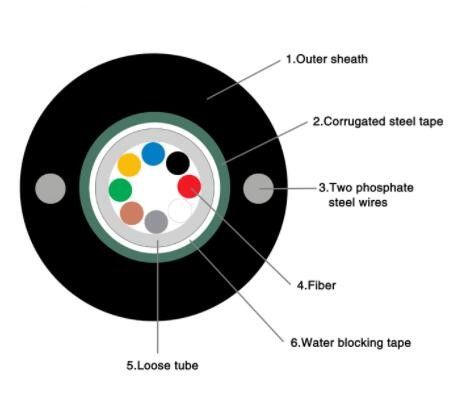

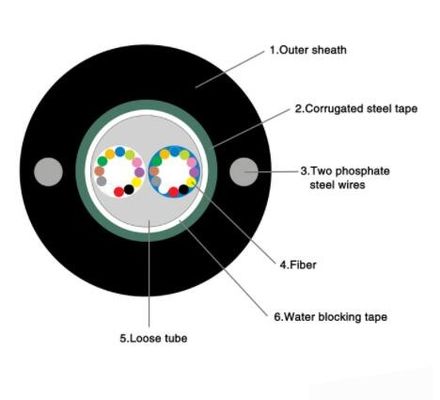

구조적 특징:
1. 중앙 느슨한 튜브는 코팅된 광섬유를 보호합니다.
2. 광섬유가 케이블 중앙에 집중되어 있고, 케이블 양쪽에 보강재가 분포되어 있습니다.
칼집
3. 스틸 벨트와 케이블 코어 사이에 방수층 제공
4. 양면 플라스틱 코팅 골판지 테이프-폴리에틸렌 접착 외피
5. 이중 강선 평행 보강
섬유 매개변수
| 아니요. | 아이템 | 단위 | 사양 | |
| G.652D | ||||
| 1 | 모드 필드 직경 | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | ||
| 2 | 클래딩 직경 | μm | 124.8±0.7 | |
| 삼 | 클래딩 비 원형 | % | ≤0.7 | |
| 4 | 코어 클래딩 동심도 오류 | μm | ≤0.5 | |
| 5 | 코팅 직경 | μm | 245±5 | |
| 6 | 비원형 코팅 | % | ≤6.0 | |
| 7 | 클래딩 코팅 동심도 오류 | μm | ≤12.0 | |
| 8 | 케이블 컷오프 파장 | nm | λcc≤1260 | |
| 9 | 감쇠(최대) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.24 | ||
케이블 매개변수
| 아이템 | 명세서 | |
| 섬유 수 | 2~24 | |
| 컬러 코팅 섬유 | 치수 | 250μm±15μm |
| 색상 | 블루, 오렌지, 그린, 브라운, 그레이, 화이트 | |
| 느슨한 튜브 | 치수 | 2.10mm±0.05mm |
| 재료 | PBT | |
| 색상 | 자연스러운 | |
| 스트렝스 멤버 | 지름 | 1.0mm |
| 재료 | 강철 | |
| 아우터 재킷 | 치수 | 8.0mm±0.1mm |
| 재료 | 체육 | |
| 색상 | 검은 색 | |
기계적 및 환경적 특성
| 아이템 | 맞잡다 | 명세서 |
| 텐시오(장기) | N | 600 |
| 긴장(단기) | N | 1500 |
| 호감(장기) | N/10cm | 300 |
| 크러쉬 (단기) | N/10cm | 1000 |
| 최소굽힘 반경(동적) | mm | 20D |
| 최소굽힘 반경(정적) | mm | 10D |
| 설치 온도 | ℃ | -20~+60 |
| 작동 온도 | ℃ | -40~+70 |
| 보관 온도 | ℃ | -40~+70 |
포장
