제품 상세 정보:
|
| 재킷: | LSZH/PVC/HDPE | 외피 색상: | 주황색 |
|---|---|---|---|
| 섬유 유형: | 옴3 | 애플리케이션: | 통신 |
| 스트렝스 멤버: | 아라미드 원사/금속 와이어 | 핵심: | 4/6/8/12 |
| 상품명: | GJYXFCH 제조 가격 가정에 1-24 코어 야외 섬유 공급 자체 지원 FTTH 공중 광학 드롭 케이블 | ||
| 하이 라이트: | 자립 FTTH 공중 하락 케이블,GJYXFCH FTTH 공중 하락 케이블,24 핵심 옥외 FTTH 하락 케이블 |
||
GJYXFCH 제조 가격 가정에 1-24 코어 야외 섬유 공급 자체 지원 FTTH 공중 광학 드롭 케이블
모델: GJXH/GJXFH/GJYXCH/Ftth 케이블
1. GJXH- 광섬유 유닛이 중앙에 위치합니다.두 개의 평행한 강철 와이어가 양쪽에 배치됩니다.그런 다음 케이블은 검정색 또는 컬러 LSZH 또는 PVC 피복으로 완성됩니다.
2. GJXFH- 광섬유 유닛이 중앙에 위치합니다.두 개의 평행한 섬유 강화 플라스틱(FRP)이 양쪽에 배치됩니다.그런 다음 검정색 또는 컬러 LSZH 또는 PVC 외피로 케이블을 완성합니다.

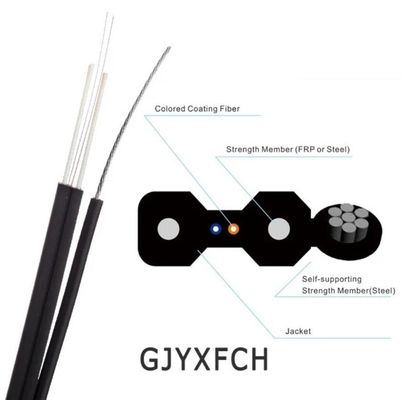

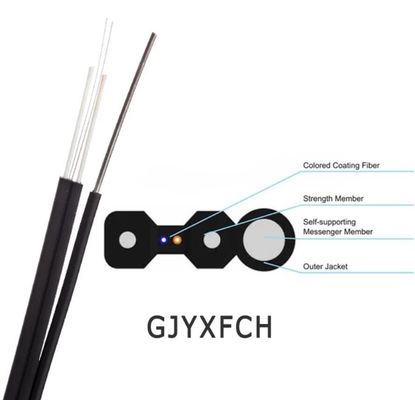

3. GJYXCH - 광섬유 유닛이 중앙에 위치합니다.두 개의 평행한 강철 와이어가 양쪽에 배치됩니다.추가 강도 부재로 강선도 적용됩니다.그런 다음 케이블은 검은색 LSZH 덮개로 완성됩니다.

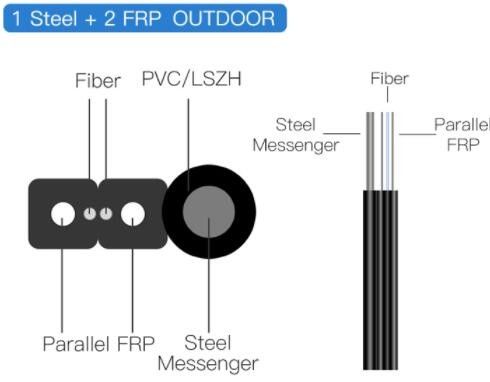

4. Ftth 케이블 - 광섬유 유닛이 중앙에 위치합니다.두 개의 평행한 Fiber Reinforced Member FRP가 양측에 배치됩니다.추가 강도 부재로 강선도 적용됩니다.그런 다음 케이블은 검정색 또는 컬러 LSZH 피복으로 완성됩니다.
애플리케이션:
1. 액세스 네트워크
2. FTTH 케이블(가정용 광섬유)
3. 실내 케이블링에 사용
4. 파치 코드 또는 변발에 사용
특징:
1. 특수 저굴곡 감도 광섬유는 높은 대역폭과 우수한 통신 전송 특성을 제공합니다.
2. 두 개의 평행한 FRP 강도 부재가 섬유를 보호하기 위해 우수한 내압착 성능을 보장합니다.

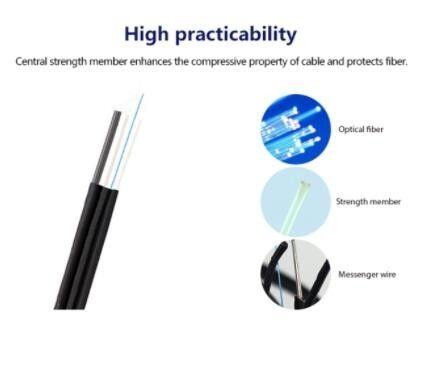

3. 간단한 구조, 경량 및 높은 실용성.
4. LSZH 재킷: 낮은 연기, 제로 알로젠 및 난연성 외피.
섬유 특성:
| 케이블 코드 |
섬유 세다 |
케이블 직경 mm |
케이블 무게 kg/km |
장력 힘 장기/단기 N |
으깨다 저항 장기/단기 N |
침구 반지름 동적/정적 mm |
| GJXFH-1 | 1 | (2.0±0.2)×(3.0±0.2) | 8 | 30/60 | 300/1000 | 15/30 |
| GJXFH-2 | 2 | (2.0±0.2)×(3.0±0.2) | 8.5 | 30/60 | 300/1000 | 15/30 |
| GJXFH-4 | 4 | (2.0±0.2)×(3.0±0.2) | 10 | 30/60 | 300/1000 | 15/30 |
| GJXH-1 | 1 | (2.0±0.2)×(3.0±0.2) | 9 | 30/60 | 300/1000 | 15/30 |
| GJXH-2 | 2 | (2.0±0.2)×(3.0±0.2) | 9.5 | 30/60 | 300/1000 | 15/30 |
| GJXH-4 | 4 | (2.0±0.2)×(3.0±0.2) | 10 | 30/60 | 300/1000 | 15/30 |
|
안건
|
기술 매개변수
|
|
케이블 유형
|
드롭 케이블
|
|
케이블 수
|
1 2 4 6 8 12
|
|
섬유 색상
|
녹색, 노란색
|
|
섬유 유형
|
9/125 (G657A2)
|
|
칼집 색상
|
검정색과 흰색
|
|
외장재
|
LSZH
|
|
케이블 치수(mm)
|
3.0(±0.1)*2.0(±0.1);5.2(±0.1)*2.0(±0.1)
|
|
케이블 무게(Kg/km)
|
15
|
|
최소굽힘 반경 (mm)
|
10(정적) 25(정적) 30(정적) 60(정적)
|
|
감쇠(dB/km)
|
1310nm에서 0.4, 1550nm에서 0.3
|
|
단기 인장(N)
|
200;600
|
|
내압착성(N/100mm)
|
1000;2200
|
|
작동 온도(℃)
|
-20~+70℃
|
|
스트렝스 멤버
|
재료
|
아연도금강선/FRP/KFRP
|
|
지름
|
2*(0.5~0.8)mm
|
|
|
자체 지원 메신저 와이어
|
재료
|
아연 도금 강선
|
|
지름
|
1.0mm
|
|
|
외피
|
재료
|
LSZH
|
|
지름
|
1.8±0.2mm
|
|
|
케이블 크기(높이 * 너비)
|
2.0(±0.1)mm × 5.2(±0.2)mm
|
|
|
케이블 피복 두께
|
최대0.8mm/분0.4mm
|
|
|
메신저 시스 두께
|
0.5~0.7mm
|
|
|
케이블 무게
|
1~2코어
|
18.2KG
|
|
4-6 코어
|
18.5KG
|
|
|
8~24코어
|
54KG
|
|
기계적 및 환경적 특성
| 아이템 | 맞잡다 | 명세서 |
| 장력(장기) | N | 500 |
| 장력(단기) | N | 1000 |
| 크러쉬(장기) | N/10cm | 1000 |
| 크러쉬(단기) | N/10cm | 2200 |
| 최소굽힘 반경(동적) | mm | 20D |
| 최소굽힘 반경(정적) | mm | 10D |
| 설치 온도 | ℃ | -20~+60 |
| 작동 온도 | ℃ | -40~+70 |
| 보관 온도 | ℃ | -40~+70 |
포장 및 배송

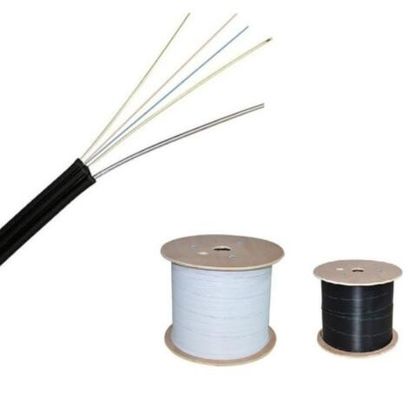

1) 포장 길이: 1000m/롤, 2000m/롤.클라이언트의 요청에 따라 사용 가능한 다른 길이;
2) 내부 포장: 나무 릴, 플라스틱 릴.
3) 외부 패킹: 판지 상자, 당김 상자, 깔판.
4) 고객의 요청에 따라 기타 포장이 가능합니다.
1. 당신은 진짜 제조자입니까?
우리를.우리는 15 년의 역사를 가진 진정한 제조업체입니다.
2. MOQ는 무엇입니까?
우리를.광섬유 케이블의 MOQ는 1km입니다.
3. 배달 시간은 어떻게 됩니까?
우리를.일반적인 배송 시간은 주문 확인 후 5-7일입니다.주문 수량에 따라 다릅니다.
4. 광섬유 케이블을 올바르게 보관하는 방법은 무엇입니까?
우리를.드럼은 사용하기 전에 실내에 보관하십시오. 드럼은 끝이 아닌 옆으로 놓아야 합니다.
5. 맞춤형 제품과 로고를 제공할 수 있습니까?
예.우리는 OEM 서비스를 제공합니다.당신은 우리에게 당신의 그림을 보낼 수 있습니다.
