제품 상세 정보:
|
| 재킷: | LSZH / PVC / HDPE | 외부 쉬스 색: | 오렌지 |
|---|---|---|---|
| 섬유형: | OM3 | 애플리케이션: | 원거리 통신 |
| 강도 부재: | 아라미드 얀 / 금속 배선 | 핵심: | 4/6/8/12 |
| 상품 이름: | 케이블 FTTH 실내 하락 케이블의 파이버 광 케이블 하락 | ||
| 하이 라이트: | 6 핵심 FTTH 실내 드롭 케이블,LSZH 재킷 FTTH 실내 드롭 케이블,FTTH 섬유 낙하 케이블 |
||

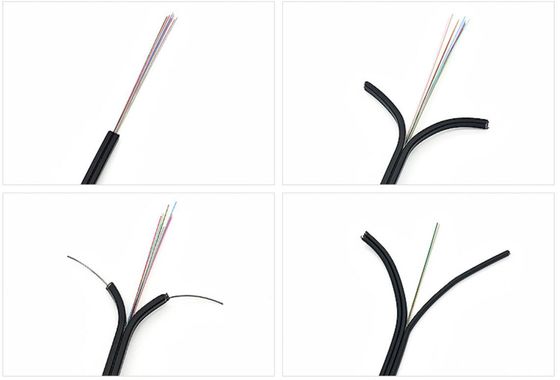

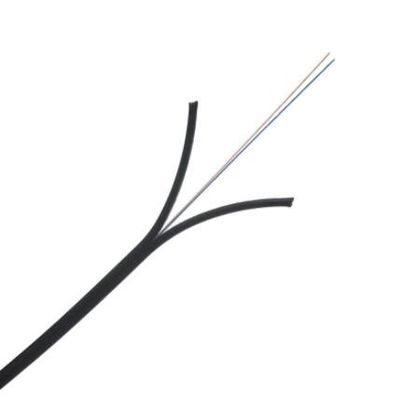

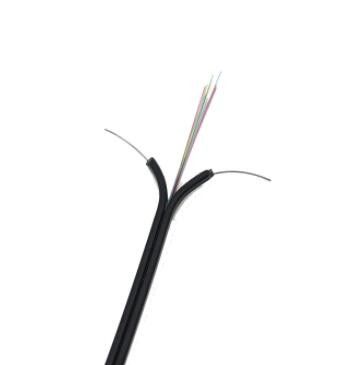

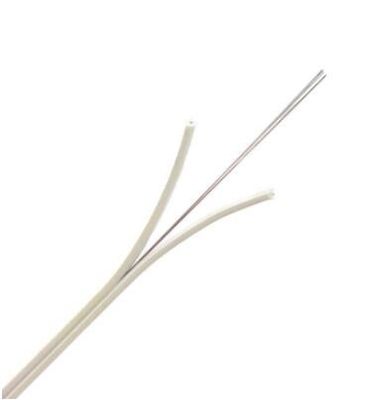

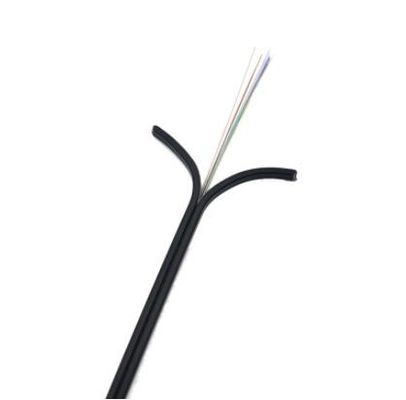

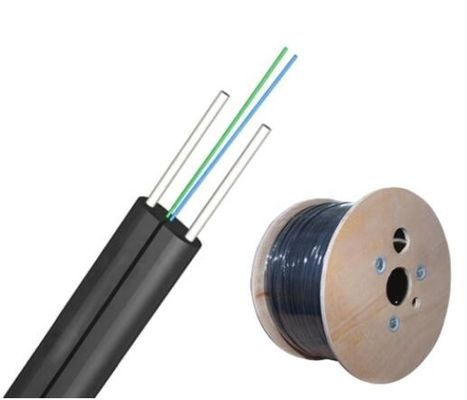

광섬유 케이블 드롭 인 케이블 FTTH 실내 드롭 케이블
제품 설명:
케이블은 아라미드 실로 강화되고 UV 및 난연성 LSZH 재킷으로 덮인 개별 색상 코드 900µm 2차 코팅 섬유로 구성됩니다. 케이블 단면은 강철 와이어 강도 부재로 만든 그림 8입니다.
|
안건
|
기술 매개변수
|
|
케이블 유형
|
드롭 케이블
|
|
케이블 수
|
1 2 4 6 8 12
|
|
섬유 색상
|
녹색, 노란색
|
|
섬유 유형
|
9/125 (G657A2)
|
|
칼집 색상
|
검정색과 흰색
|
|
외장재
|
LSZH
|
|
케이블 치수(mm)
|
3.0(±0.1)*2.0(±0.1);5.2(±0.1)*2.0(±0.1)
|
|
케이블 무게(Kg/km)
|
15
|
|
최소굽힘 반경 (mm)
|
10(정적) 25(정적) 30(정적) 60(정적)
|
|
감쇠(dB/km)
|
1310nm에서 0.4, 1550nm에서 0.3
|
|
단기 인장(N)
|
200;600
|
|
내압착성(N/100mm)
|
1000;2200
|
|
작동 온도(℃)
|
-20~+70℃
|
|
스트렝스 멤버
|
재료
|
아연도금강선/FRP/KFRP
|
|
직경
|
2*(0.5~0.8)mm
|
|
|
자체 지원 메신저 와이어
|
재료
|
아연 도금 강선
|
|
직경
|
1.0mm
|
|
|
외피
|
재료
|
LSZH
|
|
직경
|
1.8±0.2mm
|
|
|
케이블 크기(높이 * 너비)
|
2.0(±0.1)mm × 5.2(±0.2)mm
|
|
|
케이블 피복 두께
|
최대0.8mm/분0.4mm
|
|
|
메신저 시스 두께
|
0.5~0.7mm
|
|
|
케이블 무게
|
1~2코어
|
18.2KG
|
|
4-6 코어
|
18.5KG
|
|
|
8~24코어
|
54KG
|
|
기계적 및 환경적 특성
| 아이템 | 맞잡다 | 명세서 |
| 장력(장기) | 엔 | 500 |
| 장력(단기) | 엔 | 1000 |
| 크러쉬(장기) | N/10cm | 1000 |
| 크러쉬(단기) | N/10cm | 2200 |
| 최소굽힘 반경(동적) | mm | 20D |
| 최소굽힘 반경(정적) | mm | 10D |
| 설치 온도 | ℃ | -20~+60 |
| 작동 온도 | ℃ | -40~+70 |
| 보관 온도 | ℃ | -40~+70 |
