제품 상세 정보:
|
| 이름: | G652D 2-48 핵심 야외 강 꼼짝 못하게 된 형태 8 무장한 섬유 공기 옵틱 케이블 | 섬유 유형: | G652D |
|---|---|---|---|
| 섬유 번수: | 24F | 타입: | 광학 섬유 케이블 |
| 케이블 직경: | 9.8*18.5mm | 힘 일원: | 철강선 |
| 설치: | 자립한 / 안테나 | 애플리케이션: | 공중 임명 |
| 메신저 일원: | 철강선 | 인증: | ISO9001/CE |
| 섬유 선택권: | ITU G652D, G657A,OM1,OM2,OM3,OM4 | 색: | 맞춤화됩니다 |
| 하이 라이트: | 8 FTTH 하락 광섬유 케이블을 장식하세요,GYXTC8S 공기 드롭 케이블,8 광 섬유용 드롭 케이블을 장식하세요 |
||
G652D 2-48 핵심 야외 강 꼼짝 못하게 된 형태 8 무장한 섬유 공기 옵틱 케이블
G652D 2-48 핵심 야외 강 꼼짝 못하게 된 형태 8 무장한 섬유 공기 옵틱 케이블에 대한 기술

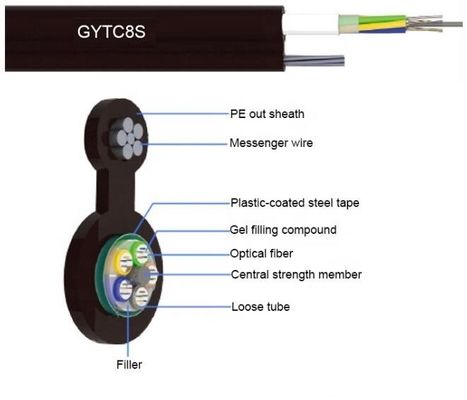

GYTC8S 케이블의 구조는고 계수 재료로 만들어진 루즈 튜브에 250 um 광섬유를 넣은 것으로, 그것은 방수 화합물로 채워집니다. 케이블 코어는 (PSP) 플라스틱 도포한 강철에서 감싸지고, 8 형태 폴리에틸렌 쉬쓰 안으로 강철 스트랜드와 통합했습니다. Figure-8 자기 지지 구조는고 항장력을 제공하고, 공기 설치를 구하는 쉽고 비용을 가능하게 합니다.
G652D 2-48 핵심 야외 강 꼼짝 못하게 된 형태 8 무장한 섬유 공기 옵틱 케이블의 특징
오우 강선 가닥은 자활하는 머리위 포설을 위해 편리한고 항장력을 극단적으로 가지고 있고, 설치 비용을 줄입니다
좋은 역학적 성질과 온도 특성과 오우
루즈 튜브의 오우 물질은 좋은 가수 분해 저항과 고강도를 가지고 있습니다.
오우 루즈 튜브가 광섬유를 보호하는 특수 젤로 채워집니다
오우는 광케이블의 방수 성능을 보증하기 위해 다음과 같은 방법을 취합니다
-한 개의 금속성 와이어 센터 강화 코어
루즈 튜브에서 특별한 수벽 형성 재료로 -충전했습니다
-완전한 케이블 코어 충진
- 플라스틱 도포한 강철 (PSP)의 방습 층
G652D 2-48 핵심 야외 강 꼼짝 못하게 된 수치 8 무장한 섬유 공기 옵틱 케이블의 매개변수 데이터
구조적인 매개 변수
| 모델 | 섬유 번수 | 튜브 총수 | 채워 있는 로프 총수 |
중량 (kg/km) |
긴장 (N) |
분쇄 (N/100mm) |
굴곡 반경 정전기 / 원동력 (밀리미터) |
| GYTC8A-2~6Xn | 2~6 | 1 | 4 | 158 | 조가선의 지름에 따르면 | 300/1000 | 10D/20D |
| GYTC8A-8~12Xn | 8~12 | 2 | 3 | 158 | |||
| GYTC8A-14~18Xn | 14~18 | 3 | 2 | 158 | |||
| GYTC8A-20~24Xn | 20~24 | 4 | 1 | 158 | |||
| GYTC8A-26~30Xn | 26~30 | 5 | 0 | 158 |
기술적인 매개 변수 :
케이블 총수 |
덮개 바깥쪽에 지름 |
중량 |
최저치 허용 장력입니다 힘(N) |
최소 허용 분쇄 로드 (N/100mm) |
최저치 굽힘 반지름 (MM) |
저장 온도 |
|||
| (MM) | (킬로그램) | 개요 용어 |
장기간 용어 |
개요 용어 |
장기간 용어 |
개요 용어 |
장기간 용어 |
(C) |
|
| 6 | 3.0 Ｘ 9.8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 ~ +70 |
| 12 | 3.0 Ｘ 9.8 | 54 | 1000 | 200 | 1000 | 200 | 20D | 10D | -40 ~ +70 |
| 24 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 36 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 42 | 7.0x14.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 48 | 7.0x15.5 | 210 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 72 | 7.0x15.5 | 245 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
| 144 | 7.0x15.5 | 285 | 3000 | 1000 | 3000 | 1000 | 20D | 10D | -40 ~ +70 |
|
G.652D 단일 모드 광섬유 (B1.3)
|
|||
|
항목
|
표준
|
유닛
|
|
|
희석
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
분산
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nm·km)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nm·km)
|
|
|
1550nm
|
≤17.8
|
ps/(nm·km)
|
|
|
영 분산 파장
|
1300~1322
|
(nm)
|
|
|
무분산 구배
|
≤0.091
|
ps/(nm2okm)
|
|
|
PMD
|
PMD 단일 파이버
|
≤0.15
|
ps/√km
|
|
PMD 큐 링크
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
클래딩 직경
|
125±1.0
|
μm
|
|
|
피복 비원형성
|
≤0.8
|
%
|
|
|
코어를 덮은 편심 오차
|
≤0.6
|
μm
|
|
|
코팅 직경
|
245±10
|
μm
|
|
|
피복재 / 코팅 편심 오차
|
≤10.0
|
μm
|
|
|
컷오프 파장
|
1.18~1.33
|
μm
|
|
|
매크로벤드 희석
(ф 50 밀리미터, 100이지 사이클)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
굴곡 반경
|
≥5
|
Ｍ
|
|
|
동적 피로 매개 변수
|
≥20
|
nd
|
|
|
추가적 희석
@1310nm &
@1550nm
|
온도 적응 검사 :
(-60C~85C, 3 사이클) |
≤0.03
|
dB/km
|
|
물잠김상 검사 :
(30 일 동안 23C) |
≤0.03
|
dB/km
|
|
|
가열 시험을 댐핑시키세요 :
(30 일 동안 85C, 85%RH) |
≤0.03
|
dB/km
|
|
|
열적 시효 테스트 (30 일 동안 85C)
|
≤0.03
|
dB/km
|
|
|
온수 침지시험 : (15 일 동안 60C)
|
≤0.03
|
dB/km
|
|
FAQ
지불
대량 주문을 위해, 전신환과 L/C (신용장)과 이크레디트 선은 모두 제공됩니다.
소량주문을 위해, 신용 카드는 받아들여집니다.
선적 & 배달
우리는 10-30 일 이내에 제품을 보낼 것입니다.
우리는 용기에 의해 대량 주문 또는 작게 항공에 의해 1회분으로 처리되는 것으로 운반합니다.
복귀와 보증모든 제품은 밖에 운반하기 전에 시험되었습니다
모든 제품은 2년 보증을 가지고 있습니다. 어떤 인공 문제가 있다면 우리는 대체하거나 자유로이 당신을 위해 가지 않을 것입니다.
우리는 최고 에프터 서비스를 소유합니다. 만약 어떠한 문제도 발생하면, 우리의 팀이 고객들을 위해 해결하기 위해 최선을 다할 것입니다.

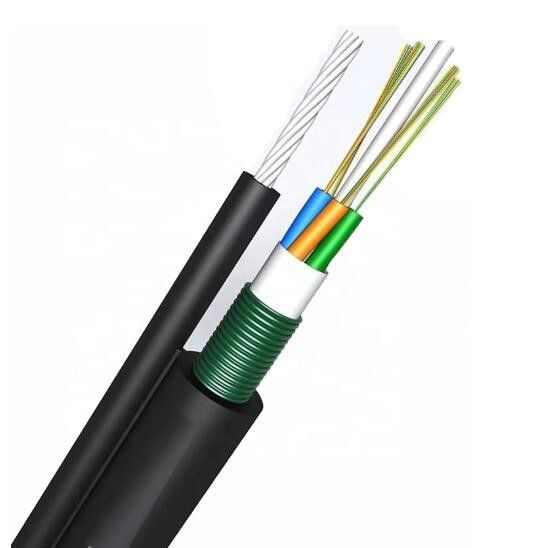

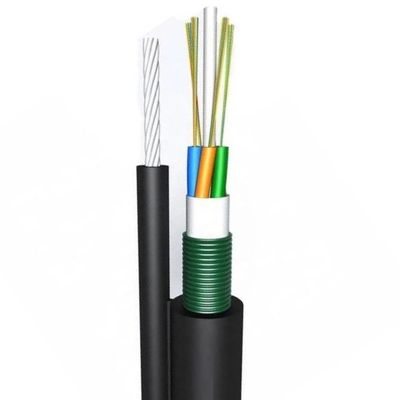

G652D 2-48 핵심 야외 강 꼼짝 못하게 된 형태 8 무장한 섬유 공기 옵틱 케이블을 그린 그림
