제품 상세 정보:
|
| 이름: | GYFTC8Y 비금속 자활하는 야외 형태 8 광섬유 케이블 | 섬유 유형: | G652D |
|---|---|---|---|
| 섬유 번수: | 24F | 타입: | 광학 섬유 케이블 |
| 케이블 직경: | 9.8*18.5mm | 힘 일원: | 철강선 |
| 설치: | 자립한 / 안테나 | 애플리케이션: | 장거리 통신 시스템 |
| 메신저 일원: | 철강선 | 인증: | ISO9001/CE |
| 섬유 선택권: | ITU G652D, G657A,OM1,OM2,OM3,OM4 | 색: | 맞춤화됩니다 |
| 하이 라이트: | 자립하 공기 형태 8 광섬유 케이블,GYFTC8Y 공기 형태 8 광섬유 케이블,GYFTC8Y 빈 금속성 광섬유 케이블 |
||
GYFTC8Y 비금속 자활하는 야외 형태 8 광섬유 케이블
GYFTC8Y 비금속 자활하는 야외 형태 8 광섬유 케이블에 대한 기술
GYTC8S는 공기 적용을 위한 전형적 실외 사용 광섬유 케이블입니다 ; GYTC8S는 또한 형태 8과 같은 그것의 구조물 보기 때문에 형태 8 케이블로 불립니다. 우리는 2 섬유형 내지 96 섬유형으로부터 단일모드와 다중 모드 GYTC8S 섬유 케이블을 공급합니다.
특징의 GYFTC8Y 비금속 자립하는 것 야외 형태 8 광섬유 케이블의
1. 좋은 기계적이고 온도 성능
2. 저항한 가수분해인 고강도 루즈 튜브
3. 특별한 강관 충전용 콤파운드는 섬유의 비판적 보호를 보증합니다
4. 특별히 계획된 소형 구조는 루즈 튜브가 수축하는 것을 예방하는데 능숙합니다
5. PE 덮개는 자외선 복사에게서 케이블을 보호합니다
6. 경량 설계는 저비용과 또한 용이한 설치를 가져옵니다
7.반대론자 전자기 능력.
8.작은 케이블 직경, 광 케이블 체중, 자립하는 것,
9.쉽게 설치.
GYFTC8Y 비금속 자활하는 야외 수치 8 광섬유 케이블의 매개변수 데이터
| 항목 | 기술 | |
| 섬유 | ITU G.652 섬유 | |
| 튜브 충진 | 튜브 충전용 콤파운드 | |
| 루즈 튜브 | 재료 | PBTP |
| 지름 | Ø1.8mm/Ø1.3mm(outer/inner) | |
| 외부 쉬스 | 재료 | PE |
| 두께 | 2.0±0.2mm | |
| 와이어 메사제 | 7 강선 | |
| 와이어 직경 | 0.9 밀리미터 | |
| 케이블 직경 | 대략. 11.6 밀리미터 | |
| 와이어 메사제 지름) | 대략 6 밀리미터 | |
| 케이블 중량 | 대략 144 킬로그램 / 킬로미터 | |
| 인장 강도 (장기간 / 단기간) | 3000/1000N | |
| 붕괴 저항 (장기간 / 단기간) | 1000/300N(100mm) | |
| 굽힘 | 10*Dia./20*Dia.(장기간 / 단기간) | |
| 튜브에 든 채료 | 푸르고 오렌지색이, 녹색이, 갈색이, 슬레이트, 하얗, 빨갛, 검, 노랗, 보라색이, 핑크색이고 연한 녹청색입니다 | |
|
섬유 Num.
|
외경 (밀리미터)
|
중량 (kg/km)
|
긴장 (N)
|
충돌 loading(N/100mm)
|
||
|
단기간
|
장기
|
단기간
|
장기
|
|||
|
2-30
|
9.5*18.2
|
150
|
≥6000
|
≥2000
|
≥1000
|
≥300
|
|
32-48
|
10.2*18.9
|
162
|
||||
|
50-60
|
10.2*19.2
|
173
|
||||
|
62-72
|
10.9*19.9
|
197
|
||||
|
74-84
|
12.1*21.1
|
217
|
||||
|
86-96
|
12.1*21.1
|
217
|
||||
기계적이고 환경적인 특징 :
| 항목 | 결합하세요 | 상술 |
| (장기)를 팽팽하게 하세요 | 엔 | 300 |
| (단기간을) 팽팽하게 하세요 | 엔 | 800 |
| (장기)를 압도하세요 | N/10cm | 200 |
| (단기간을) 압도하세요 | N/10cm | 600 |
| 민. (동적인) 곡률 반경 | 밀리미터 | 20D |
| 민. 굴곡 반지름(정전기) | 밀리미터 | 10D |
| 설치 온도 | 오크 | -20~+60 |
| 작동 온도 | 오크 | -40~+70 |
| 저장 온도 | 오크 | -40~+70 |
|
G.652D 단일 모드 광섬유 (B1.3)
|
|||
|
항목
|
표준
|
유닛
|
|
|
희석
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
분산
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nm·km)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nm·km)
|
|
|
1550nm
|
≤17.8
|
ps/(nm·km)
|
|
|
영 분산 파장
|
1300~1322
|
(nm)
|
|
|
무분산 구배
|
≤0.091
|
ps/(nm2okm)
|
|
|
PMD
|
PMD 단일 파이버
|
≤0.15
|
ps/√km
|
|
PMD 큐 링크
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
클래딩 직경
|
125±1.0
|
μm
|
|
|
피복 비원형성
|
≤0.8
|
%
|
|
|
코어를 덮은 편심 오차
|
≤0.6
|
μm
|
|
|
코팅 직경
|
245±10
|
μm
|
|
|
피복재 / 코팅 편심 오차
|
≤10.0
|
μm
|
|
|
컷오프 파장
|
1.18~1.33
|
μm
|
|
|
매크로벤드 희석
(ф 50 밀리미터, 100이지 사이클)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
굴곡 반경
|
≥5
|
Ｍ
|
|
|
동적 피로 매개 변수
|
≥20
|
nd
|
|
|
추가적 희석
@1310nm &
@1550nm
|
온도 적응 검사 :
(-60C~85C, 3 사이클) |
≤0.03
|
dB/km
|
|
물잠김상 검사 :
(30 일 동안 23C) |
≤0.03
|
dB/km
|
|
|
가열 시험을 댐핑시키세요 :
(30 일 동안 85C, 85%RH) |
≤0.03
|
dB/km
|
|
|
열적 시효 테스트 (30 일 동안 85C)
|
≤0.03
|
dB/km
|
|
|
온수 침지시험 : (15 일 동안 60C)
|
≤0.03
|
dB/km
|
|
FAQ
1.실제적 제조사입니까?
예. 우리는 직원 560명 이상을 가지고 실제적 제조사입니다.
2.당신이 광학 섬유의 분야에서 얼마나 많은 1년입니까 ?
2001년 이후로.
3.소량주문을 받아들이시겠습니까?
예, 소량주문은 이용 가능합니다 .사업이 항상 소량주문에서 왔다는 것을 안 것처럼 우리는 고객들의 새로운 프로젝트를 지원합니다.
4.보증 기간은 얼마나 되나요?
광섬유 케이블을 위한 25년
5.인증의 종류를 당신이 가지고 있습니까 ?
ISO9001, SGS, 세관출입국 관리 및 검역.
6.당신의 배달 시간이 무엇입니까?
보통 2-30 근무일 이내에
7.당신의 납부 방법이 무엇입니까?
전신환, L/C (신용장), 웨스턴 유니온과 페이팔.
8.맞춤 제작품과 로고를 공급하시겠습니까?
예. 우리는 OEM&ODM 서비스를 공급합니다. 당신은 우리에게 그림을 보낼 수 있습니다.

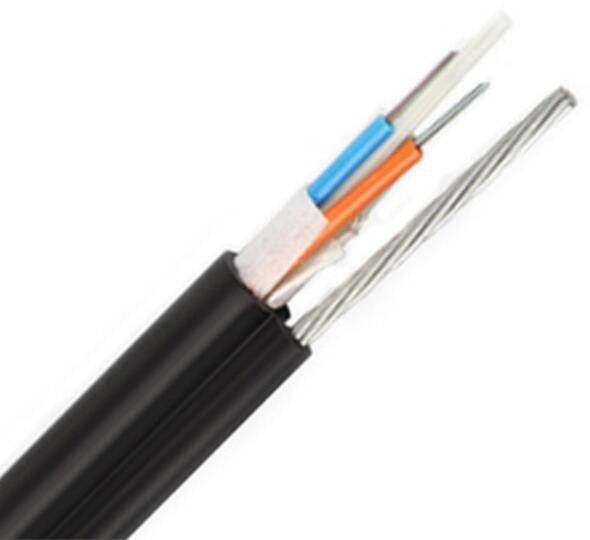

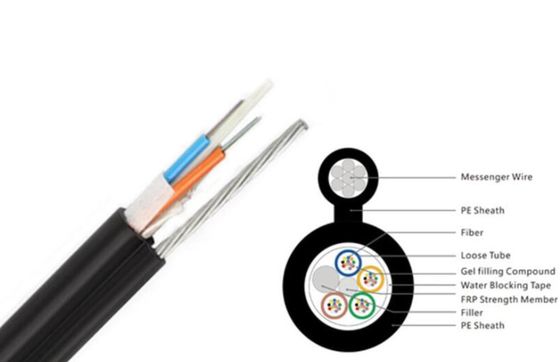

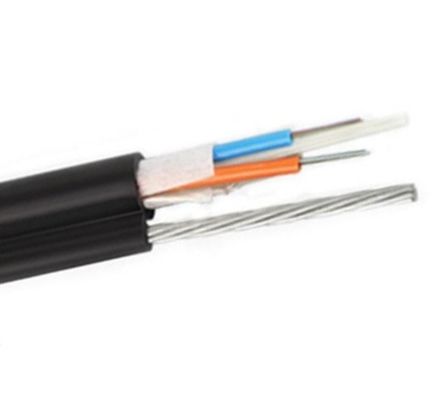

GYFTC8Y 비금속 자활하는 야외 형태 8 광섬유 케이블을 그린 그림
