제품 상세 정보:
|
| 이름: | 공기 형태 8 단일모드 다중 루즈 튜브 케이블 본인은 어떤 갑옷 광섬유도 지원하지 않았습니다 | 섬유 유형: | G652D |
|---|---|---|---|
| 섬유 번수: | 24F | 타입: | 광학 섬유 케이블 |
| 케이블 직경: | 9.8*18.5mm | 힘 일원: | 철강선 |
| 설치: | 자립한 / 안테나 | 애플리케이션: | 장거리 통신 시스템 |
| 메신저 일원: | 철강선 | 인증: | ISO9001/CE |
| 섬유 선택권: | ITU G652D, G657A,OM1,OM2,OM3,OM4 | ||
| 하이 라이트: | 8 비 무장한 광섬유 케이블을 그림으로 나타냅니다,루즈 튜브 빈 무장한 광섬유 케이블,공기 형태 8 루즈 튜브 케이블 |
||
공기 형태 8 단일모드 다중 루즈 튜브 케이블 본인은 어떤 갑옷 광섬유도 지원하지 않았습니다
공기 형태 8 단일모드 다중 루즈 튜브 케이블 본인에 대한 기술은 어떤 갑옷 광섬유도 지원하지 않았습니다
젤리 채워진 완충기 버퍼 강관에 위치한 섬유와 셀프-서포티드 인물 8 광케이블은 약 유전성 중심 부재를 좌초시켰습니다. 케이블 코어는 워터 인트루젼과 이동을 방지하기 위해 젤리 또는 워터블로킹 물질에 의해 보호됩니다. 이 집합 유니트와 아연도강 메신저는 폴리에틸렌 외부 자켓으로 덮입니다.
특징의 공기 형태 8 단일모드 다중 루즈 튜브 케이블 본인의 어떤 갑옷 광섬유도 지원하지 않았습니다
전선 가닥의 1, 높은 인장 강도는 자립하는 것을 위한 요구조건을 충족시키고, 설치 비용을 줄입니다.
2, 좋은 기계적이고 온도 성능.
3, 자활하는 형태 8 디자인.
4, 특별한 강관 충전용 콤파운드는 섬유의 비판적 보호를 보증합니다
5, 루즈 튜브 충전용 콤파운드
6, 아라미드 얀이 추가적 보호구를 제공합니다
7, 루즈 튜브 충전용 콤파운드
8,100% 케이블 코어 충진
9, 뛰어난 섬유 보호를 위한 루즈 튜브 겔 충진된 구조.
10, UV와 수분 저항성 디자인
공기 수치 8 단일모드 다중 루즈 튜브 케이블 본인의 매개변수 데이터는 어떤 갑옷 광섬유도 지원하지 않았습니다
|
섬유 Num.
|
외경 (밀리미터)
|
중량 (kg/km)
|
긴장 (N)
|
충돌 loading(N/100mm)
|
||
|
단기간
|
장기
|
단기간
|
장기
|
|||
|
2-30
|
9.5*18.2
|
150
|
≥6000
|
≥2000
|
≥1000
|
≥300
|
|
32-48
|
10.2*18.9
|
162
|
||||
|
50-60
|
10.2*19.2
|
173
|
||||
|
62-72
|
10.9*19.9
|
197
|
||||
|
74-84
|
12.1*21.1
|
217
|
||||
|
86-96
|
12.1*21.1
|
217
|
||||
|
G.652D 단일 모드 광섬유 (B1.3)
|
|||
|
항목
|
표준
|
유닛
|
|
|
희석
|
1310nm
|
≤0.35
|
dB/km
|
|
1383nm
|
≤0.33
|
dB/km
|
|
|
1550nm
|
≤0.21
|
dB/km
|
|
|
1625nm
|
≤0.24
|
dB/km
|
|
|
분산
|
1288nm~1339nm
|
|D|≤3.4
|
ps/(nm·km)
|
|
1271nm~1360nm
|
|D|≤5.3
|
ps/(nm·km)
|
|
|
1550nm
|
≤17.8
|
ps/(nm·km)
|
|
|
영 분산 파장
|
1300~1322
|
(nm)
|
|
|
무분산 구배
|
≤0.091
|
ps/(nm2okm)
|
|
|
PMD
|
PMD 단일 파이버
|
≤0.15
|
ps/√km
|
|
PMD 큐 링크
|
≤0.08
|
ps/√km
|
|
|
MDF
|
1310nm
|
9.2±0.4
|
um
|
|
클래딩 직경
|
125±1.0
|
μm
|
|
|
피복 비원형성
|
≤0.8
|
%
|
|
|
코어를 덮은 편심 오차
|
≤0.6
|
μm
|
|
|
코팅 직경
|
245±10
|
μm
|
|
|
피복재 / 코팅 편심 오차
|
≤10.0
|
μm
|
|
|
컷오프 파장
|
1.18~1.33
|
μm
|
|
|
매크로벤드 희석
(ф 50 밀리미터, 100이지 사이클)
|
1550nm
|
≤0.05
|
dB
|
|
1625nm
|
≤0.05
|
dB
|
|
|
굴곡 반경
|
≥5
|
Ｍ
|
|
|
동적 피로 매개 변수
|
≥20
|
nd
|
|
|
추가적 희석
@1310nm &
@1550nm
|
온도 적응 검사 :
(-60C~85C, 3 사이클) |
≤0.03
|
dB/km
|
|
물잠김상 검사 :
(30 일 동안 23C) |
≤0.03
|
dB/km
|
|
|
가열 시험을 댐핑시키세요 :
(30 일 동안 85C, 85%RH) |
≤0.03
|
dB/km
|
|
|
열적 시효 테스트 (30 일 동안 85C)
|
≤0.03
|
dB/km
|
|
|
온수 침지시험 : (15 일 동안 60C)
|
≤0.03
|
dB/km
|
|

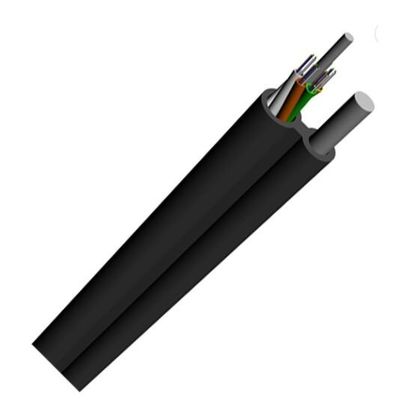

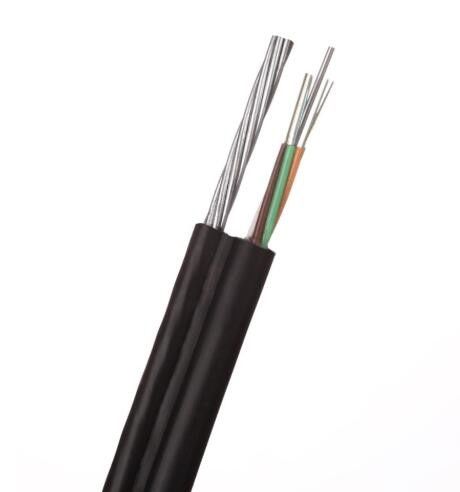

공기 형태 8 단일모드 다중 루즈 튜브 케이블 본인을 그린 그림은 어떤 갑옷 광섬유도 지원하지 않았습니다
