제품 상세 정보:
|
| 애플리케이션: | 통신, 텔레콤, 네트워크, 인터넷, Lan | 섬유 유형: | G652D, 단일 모드 또는 다 형태, 50/125,62.5/125, OM3 |
|---|---|---|---|
| 지휘자의 수: | 2,4,8,12,24,48,96 | 타입: | 단일모드 g652d, 야외 광케이블 안테나, 단일모드 & ; 다중 모드 |
| 섬유 번수: | 2-288 핵심 | 색: | , 까만, 파란, 주문을 받아서 만드는 회색, 녹색 |
| 재킷: | PE, MDPE, LSZH, PVC | 이름: | GYXTW 섬유 옵틱 케이블 단일모드 2-12cores 유니 튜브 경무장 케이블 |
| 길이: | 2 킬로미터 또는 주문 제작된 길이 | 재킷 물자: | PE, LSZH, 열 가소성 폴리우레탄 수지, LSZH 또는 PVC |
| OEM: | 이용 가능합니다 | 설치: | 자립하 공기, 공기, 도관 |
| 구조: | 느슨한 관, Unitube | 작동 온도: | -40~75 |
| 칼집 물자: | LSZH, HDPE, PVC | 힘 일원: | 강선, 알루미늄, 또는 요구조건에 따라서 |
| 섬유 색깔: | 푸르고 오렌지색이, 갈색이, 연한 녹청색이, 회색이, 주문 제작됩니다 |
기술 : GYXTW 광섬유 케이블 단일모드 2-12cores 유니 튜브 경무장 케이블
GYXTW 광섬유 케이블 단일모드 2-12cores 유니 튜브 경무장 케이블은 발수성화 합성물로 가득 찬 높은 모듈러스 소재로 만들어진 루즈 튜브에 250 μm 섬유를 삽입함으로써 건설됩니다. 두 평행한 강선은 밀려날 양쪽에 위치합니다. 비닐 덮개는 전보를 받습니다.
GYXTW 광섬유 케이블 단일모드 2-12cores 유니 튜브 경무장 케이블의 특성
·는 좋은 기계적이고 온도 특성을 가집니다.
· 느슨한 튜브 소재 자체는 좋은 가수 분해 저항과 고강도를 가지고 있습니다.
· 관은 비판적 보호를 섬유, 좋은 압박 저항과 연성에게 제공하기 위해 특별한 그리스로 채워집니다.
· 두배로 코팅된 강철 줄 (PSP)는 더 케이블의 내습성을 향상시킵니다.
· 2개의 병렬 와이어는 더 케이블의 인장 강도를 보증합니다.
전념하도록 경량의고 쉬운 · 작은 직경.
· 장기간 배달 길이
구조물과 GYXTW 광섬유 케이블 단일모드 2-12cores 유니 튜브 경무장 케이블의 기술적 요구
| 섬유 번수 | 케이블 중량 (kg/km) | 굴곡 반경 (밀리미터) | 인장 강도 (N) | 크루치 저항 (N/100mm) | |||
| 정전기 | 원동력 | 장기 | 단기간 | 장기 | 단기간 | ||
| 2-12 | 124 | 10D | 20D | 600 | 1500 | 1000 | 3000 |
| 14-24 | 147 | 10D | 20D | 600 | 1500 | 1000 | 3000 |
| 26-36 | 150 | 10D | 20D | 600 | 1500 | 1000 | 3000 |
| 38-48 | 207 | 10D | 20D | 600 | 1500 | 1000 | 3000 |
광섬유 변수 :
| 50/125 um | 62.5/125 um | G.652 | G.655 | ||
| 희석 (+20' Ｃ) | @850nm | ≤3.0dB/km | ≤3.3dB/km | ||
| @1300nm | ≤1.0dB/km | ≤ 1.0dB/km | |||
| @1310nm | ≤0.36dB/km | ≤0.4dB/km | |||
| @1550nm | ≤0.22dB/km | ≤0.23dB/km | |||
| 대역폭 (클래스 A) | @850nm | ≥ 500MHz.km | ≥ 200MHz.km | ||
| @1300nm | ≥ 1000MHz.km | ≥ 600MHz.km | |||
| 개구수 | 0.200 ±0.015NA | 0.275 ±0.015NA | |||
| 케이블 컷오프 파장 λcc | ≤ 1260nm | ≤ 1450nm |
케이블 매개 변수
| 유능한 총수 | 외장 직경 바깥쪽에 | 중량 | 최소 무방한 장력 힘(N) | 최소 무방한 분쇄 load(N/100mm) |
민 벤딩 반지름(MM) |
적당한 온도 |
||||
| (핵심) | (MM) | (KG) | 단기간 |
장기 |
단기간 |
장기 |
단기간 |
장기 |
(C) | |
| 2 | 8.3 | 78.00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 4 | 8.3 | 78.00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 6 | 8.3 | 78.00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 8 | 8.3 | 78.00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 10 | 8.3 | 78.00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 12 | 8.3 | 78.00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 24 | 8.3 | 78.00 | 1500 | 600 | 1000 | 300 | 20D | 10D | -40+60 | |
| 기계적 성능 | |
| 맥스 긴장 성능 | IEC 60794-1-2-E |
| 맥스. 작업 장력 | IEC 60794-1-2-E1 |
| 크러쉬 검사 | IEC 6079 -1-2-E3 |
| 임팩트 테스트 | IEC 60794-1-2-E4 |
| 반복한 벤딩 | IEC 60794-1-2-E6 |
| 비틀림 시험 | IEC 60794-1-2-E7 |
| 케이블 벤드 | IEC 60794-1-2-E11A |
| 감쇠곁수 | 국제 전기통신 규격 위원회 G.652 |
| 구조 시험 | IEC-60793-1-20 |
| 환경 성과 | |
| 온도 사이클링 | IEC 60794-1-2-F1 |
| 내수도 | IEC 60794-1-2-F5B |
| 복합 흐름을 전송하기 | IEC 60794-1-E14 |

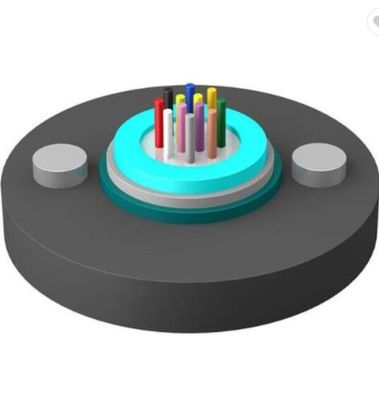

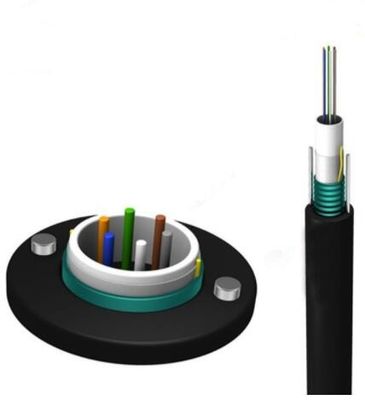

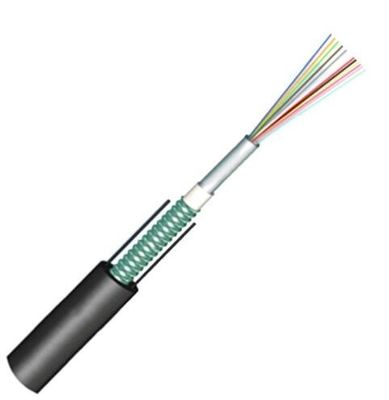

GYXTW 광섬유 케이블 단일모드 2-12cores 유니 튜브 경무장 케이블을 그린 그림
GYXTW 광섬유 케이블 단일모드 2-12cores 유니 튜브 경무장 케이블의 패키지
맞춤화된 더 많은 제품
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
||
|
희석 (+20' Ｃ) |
@850nm |
|
|
≤3.0 dB/km |
≤3.0 dB/km |
|
@1300nm |
|
|
≤1.0 dB/km |
≤1.0 dB/km |
|
|
@1310nm |
≤0.36 dB/km |
≤0.40 dB/km |
|
|
|
|
@1550nm |
≤0.22 dB/km |
≤0.23dB/km |
|
|
|
|
대역폭 (클래스 A) |
@850nm |
|
|
≥500 MHz·km |
≥200 MHz·km |
|
@1300nm |
|
|
≥1000 MHz·km |
≥600 MHz·km |
|
|
개구수 |
|
|
0.200±0.015NA |
0.275±0.015NA |
|
|
케이블 차단 장치 Wavelengthλcc |
≤1260nm |
≤1480nm |
|
|
|
