제품 상세 정보:
|
| 애플리케이션: | 통신, 텔레콤, 네트워크, 인터넷, Lan | 섬유 유형: | G652D, 단일 모드 또는 다 형태, 50/125,62.5/125, OM3 |
|---|---|---|---|
| 지휘자의 수: | 2,4,8,12,24,48,96 | 타입: | 단일모드 g652d, 야외 광케이블 안테나, 단일모드 & ; 다중 모드 |
| 섬유 번수: | 2-288 핵심 | 색: | , 까만, 파란, 주문을 받아서 만드는 회색, 녹색 |
| 재킷: | PE, MDPE, LSZH, PVC | 이름: | 2-24 핵심 GYXTW 옥외안테나 광섬유 케이블 어브크 |
| 길이: | 2 킬로미터 또는 주문 제작된 길이 | 재킷 물자: | PE, LSZH, 열 가소성 폴리우레탄 수지, LSZH 또는 PVC |
| OEM: | 이용 가능합니다 | 설치: | 자립하 공기, 공기, 도관 |
| 구조: | 느슨한 관, Unitube | 작동 온도: | -40~75 |
| 칼집 물자: | LSZH, HDPE, PVC | 힘 일원: | 강선, 알루미늄, 또는 요구조건에 따라서 |
| 섬유 색깔: | 푸르고 오렌지색이, 갈색이, 연한 녹청색이, 회색이, 주문 제작됩니다 |
기술 : 2-24 핵심 GYXTW 옥외안테나 광섬유 케이블 어브크
GYXTW 옥외안테나 광섬유 케이블 어브크가 250 μm 섬유를 루즈 튜브에 삽입하여에 의해 건설되는 2-24 핵심은 발수성화 합성물로 가득 찬 높은 모듈러스 소재로 만들었습니다. 두 평행한 강선은 밀려날 양쪽에 위치합니다. 비닐 덮개는 전보를 받습니다.
루즈 튜브는 경도로 이중의 측면을 가진 수지 피복강 스트립 (PSP)로 코팅되고 수벽 형성 물질이 경도를 보증하기 위한 강철 줄과 루즈 튜브와 더 케이블의 경도 내수성 사이에 추가됩니다.
2-24 핵심 GYXTW 옥외안테나 광섬유 케이블 어브크의 특성
1. 좋은 물 저항과 내습성을 보증하기 위한 가득 찬 단면 물 블로킹 구조 ;
2. 루즈 튜브는 광섬유를 보호하기 위해 특별한 그리스로 채워집니다 ;
3. 두개의 평행한 환강 와이어는 긴장과 부압에 저항합니다 ;
4. 작은 외부 직경, 경량, 우수한 휨 성능과 광 케이블 ;
5. 루즈 튜브는 더 케이블의 물리적 중심에 위치하고 그것이 작동하기 쉽습니다.
6. 폴리에틸렌 쉬쓰는 더 케이블이 좋은 UV 저항을 가지고 있게 합니다
7. 25년 이상을 생활을 생성하세요

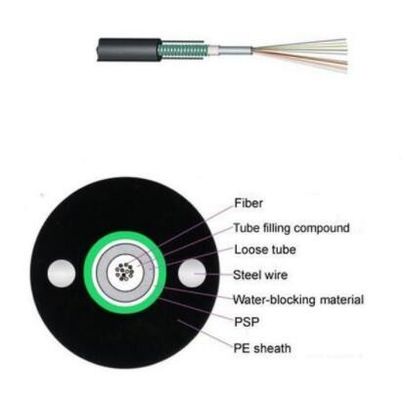

구조물과 2-24 핵심 GYXTW 옥외안테나 광섬유 케이블 어브크의 기술적 요구
섬유 파라미터
| 아니오. | 항목 | 유닛 | 상술 | |
| G.652D | ||||
| 1 | 모드 필드 직경 | 1310nm | μm | 9.2±0.4 |
| 1550nm | μm | 10.4±0.5 | ||
| 2 | 클래딩 직경 | μm | 124.8±0.7 | |
| 3 | 피복 비원형성 | % | ≤0.7 | |
| 4 | 코어를 덮은 편심 오차 | μm | ≤0.5 | |
| 5 | 코팅 직경 | μm | 245±5 | |
| 6 | 코팅 비원형성 | % | ≤6.0 | |
| 7 | 클래딩 피복 편심 오차 | μm | ≤12.0 | |
| 8 | 케이블 컷오프 파장 | 별거 안 해 | λcc≤1260 | |
| 9 | 희석 (최대.) | 1310nm | dB/km | ≤0.4 |
| 1550nm | dB/km | ≤0.3 | ||
케이블 매개 변수
| 항목 | 상술 | |
| 섬유 번수 | 4/6/12/24 | |
| 착색 코팅 섬유 | 차원 | 250um±15um |
| 색 | 푸르고 오렌지색이, 녹색이, 갈색이, 회색빛이, 하얗, 빨갛, 검, 노랗, 자주빛이, 핑크색이, 연한 녹청색입니다 | |
| 루즈 튜브 | 차원 | 2.1mm±0.05mm |
| 재료 | PBT | |
| 색 | 적격자 | |
| 강도 부재 | 지름 | 0.8 밀리미터 |
| 재료 | 강철 | |
| PSP | 지름 | 4.1 mm±0.1mm |
| 두께 | 0.45 밀리미터 | |
| 외부 자켓 | 차원 | 8.0mm±0.2mm |
| 재료 | PE | |
| 색 | 검정색 | |
기계적이고 환경적인 특징
| 항목 | 결합하세요 | 상술 |
| (장기)를 팽팽하게 하세요 | 엔 | 600 |
| (단기간을) 팽팽하게 하세요 | 엔 | 1500 |
| (장기)를 압도하세요 | N/10cm | 300 |
| (단기간을) 압도하세요 | N/10cm | 1000 |
| 민. (동적인) 곡률 반경 | 밀리미터 | 20D |
| 민. 굴곡 반지름(정전기) | 밀리미터 | 10D |
| 설치 온도 | Ｃ | -20~+60 |
| 작동 온도 | Ｃ | -40~+70 |
| 저장 온도 | Ｃ | -40~+70 |
| 기계적 성능 | |
| 맥스 긴장 성능 | IEC 60794-1-2-E |
| 맥스. 작업 장력 | IEC 60794-1-2-E1 |
| 크러쉬 검사 | IEC 6079 -1-2-E3 |
| 임팩트 테스트 | IEC 60794-1-2-E4 |
| 반복한 벤딩 | IEC 60794-1-2-E6 |
| 비틀림 시험 | IEC 60794-1-2-E7 |
| 케이블 벤드 | IEC 60794-1-2-E11A |
| 감쇠곁수 | 국제 전기통신 규격 위원회 G.652 |
| 구조 시험 | IEC-60793-1-20 |
| 환경 성과 | |
| 온도 사이클링 | IEC 60794-1-2-F1 |
| 내수도 | IEC 60794-1-2-F5B |
| 복합 흐름을 전송하기 | IEC 60794-1-E14 |
우리의 서비스
1.24 시간 상관적 온라인 서비스는 효율적인 지원을 보증합니다.
2.호텔 예약부터 공장 방문까지 이해심이 있는 고객 수신.
3.순서 확인부터 제품 출하까지 훌륭한 보살핌.

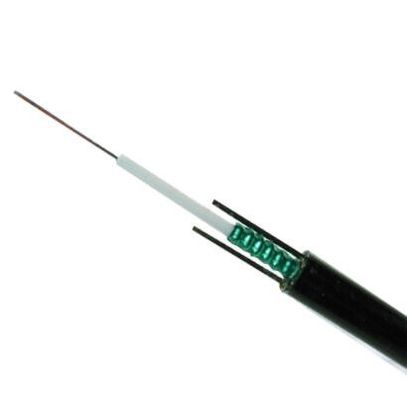

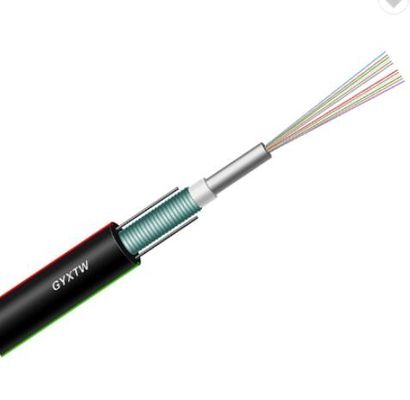

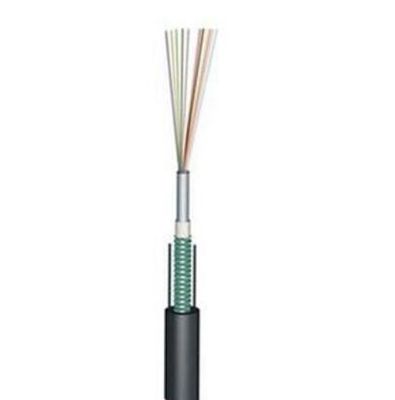

2-24 핵심 GYXTW 옥외안테나 광섬유 케이블 어브크을 그린 그림
2-24 핵심 GYXTW 옥외안테나 광섬유 케이블 어브크의 패키지
맞춤화된 더 많은 제품
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
||
|
희석 (+20' Ｃ) |
@850nm |
|
|
≤3.0 dB/km |
≤3.0 dB/km |
|
@1300nm |
|
|
≤1.0 dB/km |
≤1.0 dB/km |
|
|
@1310nm |
≤0.36 dB/km |
≤0.40 dB/km |
|
|
|
|
@1550nm |
≤0.22 dB/km |
≤0.23dB/km |
|
|
|
|
대역폭 (클래스 A) |
@850nm |
|
|
≥500 MHz·km |
≥200 MHz·km |
|
@1300nm |
|
|
≥1000 MHz·km |
≥600 MHz·km |
|
|
개구수 |
|
|
0.200±0.015NA |
0.275±0.015NA |
|
|
케이블 차단 장치 Wavelengthλcc |
≤1260nm |
≤1480nm |
|
|
|
