제품 상세 정보:
|
| 애플리케이션: | 통신, 텔레콤, 네트워크 | 섬유 유형: | G652D, 단일 모드 또는 다 형태, 50/125,62.5/125, OM3 |
|---|---|---|---|
| 지휘자의 수: | 2,4,8,24,48,96 | 타입: | 단일모드 g652d, 야외 광케이블 안테나, 단일모드 & ; 다중 모드 |
| 섬유 번수: | 2-96 핵심 | 색: | , 까만, 파란, 주문을 받아서 만드는 회색, 녹색 |
| 재킷: | PE, MDPE, LSZH, PVC | 이름: | 단일모드 GYXTW 옥외안테나 광 케이블 유니 튜브 무장한 광섬유 케이블 |
| 길이: | 2 킬로미터 또는 주문 제작된 길이 | 재킷 물자: | PE, LSZH, LSZH 또는 PVC |
| OEM: | 이용 가능합니다 | 설치: | 자립하 공기, 공기, 도관 |
| 구조: | 느슨한 관, Unitube | 작동 온도: | -40~75 |
| 칼집 물자: | LSZH, HDPE, PVC | 힘 일원: | 철강선 |
| 섬유 색깔: | 푸르고 오렌지색이, 갈색이, 연한 녹청색이, 회색이, 주문 제작됩니다 |

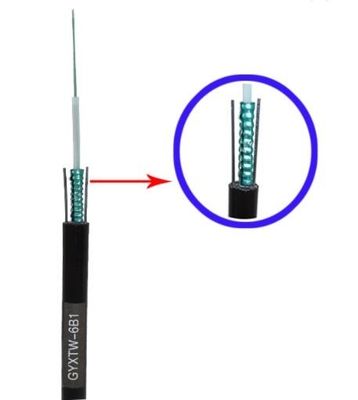

기술 : 단일모드 GYXTW 옥외안테나 광 케이블 유니 튜브 무장한 광섬유 케이블
무장한 광섬유 케이블이 250 μm 섬유를 루즈 튜브에 삽입하여에 의해 건설되는 단일모드 GYXTW 옥외안테나 광 케이블 유니 튜브는 발수성화 합성물로 가득 찬 높은 모듈러스 소재로 만들었습니다. 루즈 튜브는 경도로 이중의 측면을 가진 수지 피복강 스트립 (PSP)로 코팅되고 수벽 형성 물질이 경도를 보증하기 위한 강철 줄과 루즈 튜브와 더 케이블의 경도 내수성 사이에 추가됩니다. 두 평행한 강선은 밀려날 양쪽에 위치합니다. 비닐 덮개는 전보를 받습니다.
단일모드 GYXTW 옥외안테나 광 케이블 유니 튜브 무장한 광섬유 케이블의 특성
1. 좋은 기계적이고 온도 성능
2.특별한 강관 충전용 콤파운드는 섬유의 비판적 보호를 보증합니다
3. 붕괴 저항과 유연성
4. 다음과 같은 방법은 방수된 더 케이블을 보증하기 위해 취합니다 :
5. 루즈 튜브 충전용 콤파운드, 100% 케이블 코어 충진
6. 방습을 강화하는 PSP / PAP
7. 저항한 가수분해인 고강도 루즈 튜브
|
케이블의 번호
|
2~8
|
10~12
|
14~24
|
||
|
섬유 모델
|
G.652D
|
||||
|
강도 부재
|
재료
|
강선
|
|||
|
지름
(±0.05)MM
|
0.8
|
||||
|
루즈 튜브
|
재료
|
PBT
|
|||
|
지름
(±0.06)MM
|
2.1
|
2.4
|
3.0
|
||
|
두께
(±0.03)MM
|
0.32
|
0.35
|
0.4
|
||
|
Max.Core 부정./Tube
|
8
|
12
|
24
|
||
|
물 블로킹 레이어(재료)
|
물 블럭킹 테이프
|
||||
|
외장<外裝>
|
재료
|
강철 줄
|
|||
|
두께
(±0.03)MM
|
0.25
|
||||
|
외부 쉬스
|
재료
|
MDPE
|
|||
|
두께
(±0.2)MM
|
2.0
|
||||
|
케이블 지름(±0.2)MM
|
8.0
|
8.3
|
9.0
|
||
|
케이블 Weight(±5)kg/km
|
60
|
63
|
90
|
||
|
민. 굴곡 반경
|
긴장 없이
|
10.0×Cable-φ
|
|||
|
최대 장력 하에
|
20.0×Cable-φ
|
||||
|
온도 범위
(C)
|
설치
|
-20~+60
|
|||
|
Transport&Storage
|
-40~+70
|
||||
|
작동
|
-40~+70
|
||||
| 기계적 성능 | |
| 맥스 긴장 성능 | IEC 60794-1-2-E |
| 맥스. 작업 장력 | IEC 60794-1-2-E1 |
| 크러쉬 검사 | IEC 6079 -1-2-E3 |
| 임팩트 테스트 | IEC 60794-1-2-E4 |
| 반복한 벤딩 | IEC 60794-1-2-E6 |
| 비틀림 시험 | IEC 60794-1-2-E7 |
| 케이블 벤드 | IEC 60794-1-2-E11A |
| 감쇠곁수 | 국제 전기통신 규격 위원회 G.652 |
| 구조 시험 | IEC-60793-1-20 |
| 환경 성과 | |
| 온도 사이클링 | IEC 60794-1-2-F1 |
| 내수도 | IEC 60794-1-2-F5B |
| 복합 흐름을 전송하기 | IEC 60794-1-E14 |

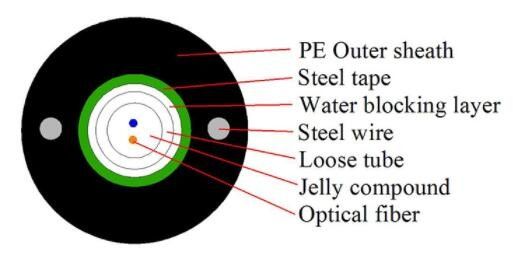

단일모드 GYXTW 옥외안테나 광 케이블 유니 튜브 무장한 광섬유 케이블을 그린 그림

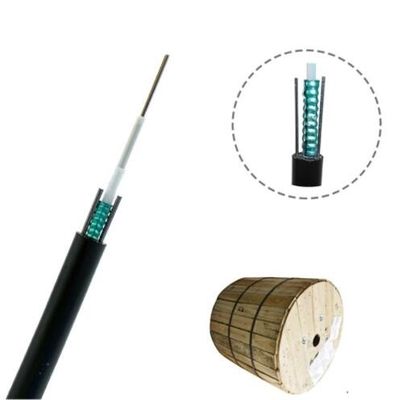

단일모드 야외 무장한 GYXTW 광섬유 케이블의 패키지
