제품 상세 정보:
|
| 애플리케이션: | 통신, 텔레콤, 네트워크 | 섬유 유형: | G652D, 단일 모드 또는 다 형태, 50/125,62.5/125, OM3 |
|---|---|---|---|
| 지휘자의 수: | 2,4,8,24,48 | 타입: | 단일모드 g652d, 야외 광케이블 안테나, 단일모드 & ; 다중 모드 |
| 섬유 번수: | 2-24 핵심 | 색: | , 까만, 파란, 주문을 받아서 만드는 회색, 녹색 |
| 재킷: | PE, MDPE, LSZH, PVC | 이름: | 아웃도어 SM 2 4 6 8 12 16 24 핵심 무장한 GYXTW 광섬유 케이블 |
| 길이: | 2 킬로미터 또는 주문 제작된 길이 | 재킷 물자: | PE, LSZH, 열 가소성 폴리우레탄 수지, LSZH 또는 PVC |
| OEM: | 이용 가능합니다 | 설치: | 자립하 공기, 공기, 도관 |
| 구조: | 느슨한 관, Unitube | 작동 온도: | -40~75 |
| 칼집 물자: | LSZH, HDPE, PVC | 힘 일원: | 철강선 |
| 섬유 색깔: | 푸르고 오렌지색이, 갈색이, 연한 녹청색이, 회색이, 주문 제작됩니다 | ||
| 하이 라이트: | 24 핵심 SM 야외 광섬유 케이블,6 핵심 GYXTW 야외 광섬유 케이블,SM 4 핵심 외장 케이블 |
||
기술 : 아웃도어 SM 2 4 6 8 12 16 24 핵심 무장한 GYXTW 광섬유 케이블
GYXTW 단일 모드 / 멀티 모드 광섬유는 루즈 튜브에 위치되며, 그것이고 계수 플라스틱 재료로 만들어집니다
그리고 충전용 콤파운드로 채워집니다. PSP는 경도로 루즈 튜브와 수벽 형성 재료 주위에 적용됩니다
경도와 경도 물 -블로킹퍼포먼스를 보증하기 위해 그들 사이에 간극으로 분배됩니다.
PE 덮개가 그것위로 돌출되는 동안 두 평행한 강선은 케이블 코어에서 양쪽에 위치합니다.
야외 SM 2 4 6 8 12 16 24 핵심 무장한 GYXTW 광섬유 케이블의 특성
1. 좋은 기계적이고 온도 성능
2. 저항한 가수분해인 고강도 루즈 튜브
3. 특별한 강관 충전용 콤파운드는 섬유의 비판적 보호를 보증합니다
4. 붕괴 저항과 유연성
5. 다음과 같은 방법은 방수된 더 케이블을 보증하기 위해 취합니다 :
6. 루즈 튜브 충전용 콤파운드, 100% 케이블 코어 충진
7. 방습을 강화하는 PSP / PAP
8.강선은 중심 강도 부재로 사용했습니다
|
케이블의 번호
|
2~8
|
10~12
|
14~24
|
|
|
섬유 모델
|
G.652D
|
|||
|
강도 부재 |
재료
|
강선
|
||
|
지름(±0.05)MM
|
0.8
|
0.8
|
0.8
|
|
|
루즈 튜브 |
재료
|
PBT
|
||
|
지름(±0.06)MM
|
2.1
|
2.4
|
2.8
|
|
|
두께(±0.03)MM
|
0.32
|
0.35
|
0.4
|
|
|
Max.Core 부정./Tube
|
8
|
12
|
24
|
|
|
물 블로킹 레이어(재료)
|
물 블럭킹 테이프
|
|||
|
외장<外裝> |
재료
|
강철 줄
|
||
|
두께(±0.03)MM
|
0.25
|
|||
|
외부 쉬스 |
재료
|
MDPE
|
||
|
두께(±0.2)MM
|
2
|
|||
|
케이블 지름(±0.2)MM
|
7.9
|
8.1
|
8.5
|
|
|
케이블 Weight(±5)kg/km
|
60
|
63
|
68
|
|
|
민. 굴곡 반경 |
긴장 없이
|
10.0×Cable -φ
|
||
|
최대 장력 하에
|
20.0×Cable -φ
|
|||
|
온도 범위(C)
|
설치
|
-20~+60
|
||
|
Transport&Storage
|
-40~+70
|
|||
|
작동
|
-40~+70
|
|||
| 기계적 성능 | |
| 맥스 긴장 성능 | IEC 60794-1-2-E |
| 맥스. 작업 장력 | IEC 60794-1-2-E1 |
| 크러쉬 검사 | IEC 6079 -1-2-E3 |
| 임팩트 테스트 | IEC 60794-1-2-E4 |
| 반복한 벤딩 | IEC 60794-1-2-E6 |
| 비틀림 시험 | IEC 60794-1-2-E7 |
| 케이블 벤드 | IEC 60794-1-2-E11A |
| 감쇠곁수 | 국제 전기통신 규격 위원회 G.652 |
| 구조 시험 | IEC-60793-1-20 |
| 환경 성과 | |
| 온도 사이클링 | IEC 60794-1-2-F1 |
| 내수도 | IEC 60794-1-2-F5B |
| 복합 흐름을 전송하기 | IEC 60794-1-E14 |
야외 SM 2 4 6 8 12 16 24 핵심 무장한 GYXTW 광섬유 케이블의 케이블 마킹
(1) 미터 / 발에서 지시 ;
(2) 섬유의 양과 종류 ;
(3) 케이블 유형 ;
(4) 공장 이름 ;
(5) 제작 (년)의 날짜 ;
(6) 다른 요구조건 ;
표시는 케이블 수명동안 내내 영구적이고 읽기 쉬울 것입니다. 길이 지시의 정확성은 1000m±2m 보다 더 나을 것입니다.

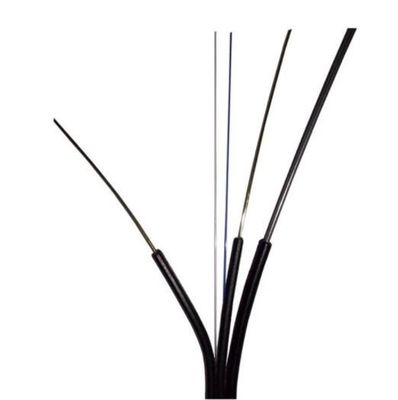

야외 SM 2 4 6 8 12 16 24 핵심 무장한 GYXTW 광섬유 케이블을 그린 그림

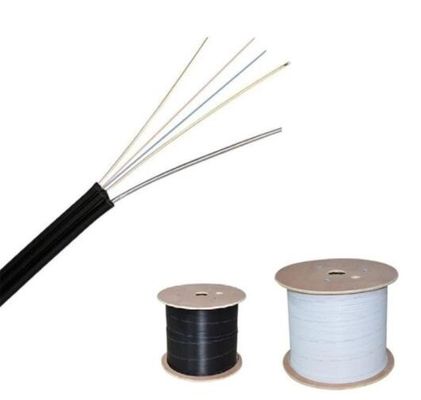

야외 SM 2 4 6 8 12 16 24 핵심 무장한 GYXTW 광섬유 케이블의 패키지
